TUGAS BESAR

TOILET PINTAR

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. alat dan bahan

3. dasar teori

4. percobaan

5. video

Link Download

 Tugas Besar

 Sound sensor dan GP2D12 dan PIR sensor

1. Tujuan;[kembali}

1. Memahami Sound sensor dan GP2D12 serta prinsip kerjanya
2. Memahami Aplikasi  Sound sensor dan GP2D12
3. Memahami karakteristik
    Sound sensor dan GP2D12
4. Membuat rangkaian proteus dari  Sound sensor dan GP2D12

2. Alat dan Bahan;[kembali}

A. Alat

- Baterai

     Baterai digunakan pada rangkaian ini berfungsi sebagai sumber energi listrik untuk menjalankan rangkaian.

 B. Bahan

- Transistor

Transistor bipolar: (a) simbol skematik PNP, (b) phisik PNP, (c) simbol skematik NPN, (d) fisik NPN



- Resistor 220 ohm

Spesifikasi :

Resistance (Ohms)          : 220 V

Power (Watts)                     : 0,25 W, ¼ W

Tolerance                             : ± 5%

Packaging                           : Bulk

Composition                       : Carbon Film

Temperature Coefficient : 350ppm/°C

Lead Free Status               : Lead Free

RoHS Status                        : RoHs Complient



 - Relay JWD-107-1

 Spesifikasi :



• TE Internal #: 1393771-3
• TE Internal Description: JWD-107-1=REED RELAYS

• Contact Voltage Rating (VDC): 20

• Signal Relay Coil Power Rating (DC) (mW): 50, 72

• Signal Relay Mounting Type : Printed Circuit Board

• Signal Relay Terminal Type : PCB-THT

• Signal Relay Coil Voltage Rating (VDC): 5, 6

 Konfigurasi Pin :

Nomor PIN	Nama Pin	Deskripsi
1	Coil End 1	Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 5V dan ujung lainnya ke ground
2	Coil End 2	Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 5V dan ujung lainnya ke ground
3	Common (COM)	Common terhubung ke salah satu Ujung Beban yang akan dikontrol
4	Normally Close (NC)	Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NC beban tetap terhubung sebelum pemicu
5	Normally Open (NO)	Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NO, beban tetap terputus sebelum pemicu

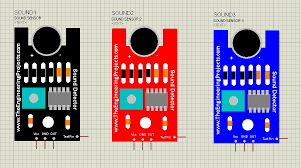

•  Sound sensor

Spesifikasi dari Sound Sensor:

· Tegangan kerja: DC 3.3-5V

· Sensitivitas yang Dapat Disesuaikan

· Dimensi: 32 x 17 mm

· Output sinyal saluran tunggal

· Indikasi keluaran sinyal

· Mengeluarkan level rendah dan sinyal menyala ketika ada suara

· Dengan lubang baut penahan, pemasangan yang mudah

· Output berupa digital switching output (0 dan 1 high dan low)

• GP2D12

GP2D12 (Infrared Range Detector) adalah sensor jarak yang berbasikan  infra red, sensor ini dapat mendeteksi obyek dengan jarak 8 sampai 80 cm. Output  dari GP2D12 adalah berupa tegangan analog

• Sensor PIR

Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar.

Pada grafik tersebut ; (a) Arah yang berbeda mengasilkan tegangan yang bermuatan berbeda ; (b) Semakin dekat jarak objek terhadap sensor PIR, maka semakin besar tegangan output yang dihasilkan ; (c) Semakin cepat objek bergerak, maka semakin cepat terdeteksi oleh sensor PIR karena infrared yang ditimbulkan dengan lebih cepat oleh objek semakin mudah dideteksi oleh PIR, namun semakin sedikit juga waktu yang dibutuhkan karena sudah diluar jangkauan sensor PIR.

3. Dasar Teori;[kembali}

Transistor

Bipolar junction transistor (BJT) atau yang biasa dikenal dengan transistor bipolar merupakan komponen elektronika yang terdiri dari tiga lapis bahan semikonduktor, baik untuk yang bertipe PNP ataupun NPN. Pada setiap lapisan yang membentuk transistor tersebut memiliki nama-nama tersendiri (kolektor, basis, dan emitor). Dan pada tiap lapisan tersebut terdapat kontak kawat untuk koneksi ke rangkaian. Simbol skematik transistor tipe PNP dan NPN ditunjukan pada gambar dibawah ini (gambar a untuk PNP dan gambar c untuk NPN).

Transistor bipolar: (a) simbol skematik PNP, (b) phisik PNP, (c) simbol skematik NPN, (d) fisik NPN

Perbedaan fungsi antara transistor PNP dan transistor NPN terdapat pada mode bias (polaritas) dari persimpangan ketika transistor beroperasi. Untuk setiap keadaan operasi tertentu, arah arus dan polaritas tegangan untuk setiap jenis transistor yang persis akan berlawanan satu sama lain.

Transistor bipolar bekerja sebagai regulator arus yang dikontrol oleh arus. Dengan kata lain, transistor membatasi jumlah arus yang mengalir. Pada transistor bipolar arus utama yang dikendalikan mengalir dari kolektor ke emitor atau dari emitor ke kolektor tergantung dari masing-masing jenis transistor tersebut (PNP atau NPN). Arus kecil yang mengontrol arus utama mengalir dari basis ke emitor atau dari emitor ke basis, sekali lagi tergantung dari jenis masing-masing transistor tersebut (PNP atau NPN). Menurut standar simbologi semikonduktor, arah panah selalu menunjukkan arah yang berlawanan dengan arah aliran elektron. Perhatikan gambar dibawah ini.

Aliran elektron arus basis(arus pengendali) ditunjukkan panah kecil, dan aliran arus kolektor(arus yang dikendalikan) ditunjukkan pada panah yang tebal

Transistor bipolar disebut bipolar karena aliran utama elektron yang mengalir melewati transistor berlangsung dalam dua tipe bahan semikonduktor, yaitu P dan N, sebagai arus utama yang mengalir dari emitor ke kolektor (atau sebaliknya). Dengan kata lain ada dua jenis polaritas pembawa muatan arus listrik, yaitu pembawa muatan elektron dan pembawa muatan positif atau lubang (hole).

Seperti yang anda lihat, arus yang mengontrol dan arus yang dikontrol akan selalu melewati kawat emitor dan aliran elektron mereka selalu mengalir melawan arah panah transistor. Semua arus harus mengalir dalam arah yang tepat sehingga device dapat bekerja sebagai pengatur atau regulator arus. Pada transistor bipolar, arus kecil pengendali itu biasanya disebut arus basis, karena arus tersebut adalah satu-satunya arus yang masuk atau mengalir melewati basis transistor. Sebaliknya, arus utama atau arus yang dikontrol atau dikendalikan itu disebut sebagai arus kolektor, karena arus utama merupakan satu-satunya arus yang melewati kawat kolektor dari transistor. Sedangkan arus emitor adalah jumlah arus basis dan arus kolektor, sesuai dengan hukum arus kirchhoff (Kirchhoff’s Current Law).

Jika tidak ada arus pada basis transistor, maka transistor akan seperti saklar terbuka yang akan mencegah arus utama mengalir melalui kolektor. Jadi, arus pada basis inilah yang juga akan mengubah transistor menjadi seperti saklar tertutup dan memungkinkan jumlah arus yang proporsional melalui kolektor.

Resistor

Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Sebuah resistor biasanya terbuat dari bahan campuran Carbon. Namun tidak sedikit juga resistor yang terbuat dari kawat nikrom, sebuah kawat yang memiliki resistansi yang cukup tinggi dan tahan pada arus kuat. Contoh lain penggunaan kawat nikrom dapat dilihat pada elemen pemanas setrika. Jika elemen pemanas tersebut dibuka, maka terdapat seutas kawat spiral yang biasa disebut dengan kawat nikrom.

Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Dalam sejarah, kata ohm itu diambil dari nama salah seorang fisikawan hebat asal German bernama George Simon Ohm. Beliau juga yang mencetuskan keberadaan hukum ohm yang masih berlaku hingga sekarang.

Resistor berfungsi sebagai penghambat arus listrik. Jika ditinjau secara mikroskopik, unsur-unsur penyusun resistor memiliki sedikit sekali elektron bebas. Akibatnya pergerakan elektronya menjadi sangat lambat. Sehingga arus yang terukur pada multimeter akan menunjukan angka yang lebih rendah jika dibandingkan rangkaian listrik tanpa resistor.

Namun meskipun misalnya kita menyusun rangkaian listrik tanpa resistor, bukan berarti tidak ada hambatan listrik didalamnya. Karena setiap konduktor pasti memiliki nilai hambatan, meskipun relatif kecil. Namun dalam perhitungan matematis, biasanya kita abaikan nilai hambatan pada konduktor tersebut, dan kita anggap konduktor dalam kondisi ideal. Itu berarti besar resistansi konduktor adalah nol.

Simbol dari resistor merupakan sebagai berikut :

Cara Menghitung Nilai Resistor

Berdasarkan bentuknya dan proses pemasangannya pada PCB, Resistor terdiri 2 bentuk yaitu bentuk Komponen Axial/Radial dan Komponen Chip. Untuk bentuk Komponen Axial/Radial, nilai resistor diwakili oleh kode warna sehingga kita harus mengetahui cara membaca dan mengetahui nilai-nilai yang terkandung dalam warna tersebut sedangkan untuk komponen chip, nilainya diwakili oleh Kode tertentu sehingga lebih mudah dalam membacanya.

 - Berdasarkan Kode Warna

Seperti yang dikatakan sebelumnya, nilai Resistor yang berbentuk Axial adalah diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.

Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.

Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor :

4 Gelang Warna

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 10⁵
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 10 * 10⁵ = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

 5 Gelang Warna

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan angka langsung dari kode warna Gelang ke-3
Masukkan Jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10ⁿ)
Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5
Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 10⁵
Gelang ke 5 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 105 * 10⁵ = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.



Contoh-contoh perhitungan lainnya :

Merah, Merah, Merah, Emas → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm dengan 5% toleransi
Kuning, Ungu, Orange, Perak → 47 * 10³ = 47.000 Ohm atau 47 Kilo Ohm dengan 10% toleransi

Cara menghitung Toleransi :
2.200 Ohm dengan Toleransi 5% =
2200 – 5% = 2.090
2200 + 5% = 2.310
ini artinya nilai Resistor tersebut akan berkisar antara 2.090 Ohm ~ 2.310 Ohm

Untuk mempermudah menghafalkan warna di Resistor, kami memakai singkatan seperti berikut :

HI CO ME O KU JAU BI UNG A PU
(HItam, COklat, MErah, Orange, KUning. HiJAU, BIru, UNGu, Abu-abu, PUtih)

  - Berdasarkan Kode Angka

Membaca nilai Resistor yang berbentuk komponen Chip lebih mudah dari Komponen Axial, karena tidak menggunakan kode warna sebagai pengganti nilainya. Kode yang digunakan oleh Resistor yang berbentuk Komponen Chip menggunakan Kode Angka langsung jadi sangat mudah dibaca atau disebut dengan Body Code Resistor (Kode Tubuh Resistor)

Contoh :

Kode Angka yang tertulis di badan Komponen Chip Resistor adalah 4 7 3;

Contoh cara pembacaan dan cara menghitung nilai resistor berdasarkan kode angka adalah sebagai berikut :

Masukkan Angka ke-1 langsung = 4
Masukkan Angka ke-2 langsung = 7
Masukkan Jumlah nol dari Angka ke 3 = 000 (3 nol) atau kalikan dengan 10³
Maka nilainya adalah 47.000 Ohm atau 47 kilo Ohm (47 kOhm)



Contoh-contoh perhitungan lainnya :

222 → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm

103 → 10 * 10³ = 10.000 Ohm atau 10 Kilo Ohm

334 → 33 * 10⁴ = 330.000 Ohm atau 330 Kilo Ohm



Ada juga yang memakai kode angka seperti dibawah ini :
(Tulisan R menandakan letaknya koma decimal)
4R7 = 4,7 Ohm
0R22 = 0,22 Ohm

Keterangan :

Ohm = Ω
Kilo Ohm = KΩ
Mega Ohm = MΩ
1.000 Ohm = 1 kilo Ohm (1 KΩ )
1.000.000 Ohm = 1 Mega Ohm (1 MΩ)
1.000 kilo Ohm = 1 Mega Ohm (1 MΩ)



Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :



Dimana V adalah tegangan,  I adalah kuat arus, dan R adalah Hambatan



Relay



Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A. Relay memiliki simbol seperti gambar di bawah ini







• DC

    Generator DC merupakan sebuah perangkat mesin listrik dinamis yang mengubah energi mekanis menjadi energi listrik. Generator DC menghasilkan arus DC / arus searah.

    Simbol DC di proteus :



4. Percobaan;[kembali}

A. Prosedur Percobaan



1. Siapkan Alat dan Bahan yang akan digunakan dengan memilih dan mengambil dari library proteus.

2. Letakkan semua alat dan bahan yang telah diambil ke dalam rangkaian

3. Hubungkan rangkaian tersebut dengan benar

4. Jika telah dihubungkan dengan baik dan benar cobalah rangkaian tersebut

B. Rangkaian Simulasi dan Prinsip Kerja

Prinsip kerja



Keika logic pada sound sensor bernilai 1 maka output sensor mengeluarkan tegangan lalu diperkecil dengan resistor dang tegangan mengalir ke kaik base transistor batrai mensuplai tegangan sehingga arus masuk ke relay, switch relay berpindah ke kiri, mengakibatkan motor berputar , dan nge flush toilrt secara otomatis

pada jarak 10 cm output sensor jarak akan mengeluarkan tegangan lalu tegangan tersebut diperkecil oleh resistor dan dialirkan ke transistor, hingga transistor aktif , batrai mensuplai tegangan ke kaki kolektor transistor sehingga arus masuk ke relay, switch relay berpindah ke kiri, menyebabkan motor berputar dan pintu terbuka serta spray pengharum ruangan otomatis aktif

Keika logic pada sensor pir bernilai 1 maka output sensor mengeluarkan tegangan lalu tegangan tersebut diperkuat dengan non inverting amplifier lalu diperkecil dengan resistor dan tegangan mengalir ke kaik base transistor batrai mensuplai tegangan sehingga arus masuk ke relay, switch relay berpindah ke kiri, mengakibatkan motor berputar dan exhaust fan aktif

pada jarak 10 cm output sensor jarak akan mengeluarkan tegangan lalu tegangan tersebut diperkecil oleh resistor dan dialirkan ke transistor, hingga transistor aktif , batrai mensuplai tegangan ke kaki kolektor transistor sehingga arus masuk ke relay, switch relay berpindah ke kiri, menyebabkan motor berputar dan pintu terbuka
