 Tugas 5

Sensor Mic

  • Mengetahui pengertian sensor mic
  • Mengetahui fungsi komponen yang akan digunakan
  • Membuat rangkaian aplikasi sensor mic
  • Mengetahui prinsip kerja sensor mic

  •  A. Alat

     - Speaker


        Speaker memiliki fungsi sebagai alat untuk mengubah gelombang listrik yang mulanya dari perangkat penguat audio/suara menjadi gelombang getaran yaitu berupa suara itu sendiri.

        B. Bahan


    - Resistor 220 ohm


    Spesifikasi :

    Resistance (Ohms)          : 220 V

    Power (Watts)                     : 0,25 W, ¼ W

    Tolerance                             : ± 5%

    Packaging                           : Bulk

    Composition                       : Carbon Film

    Temperature Coefficient : 350ppm/°C

    Lead Free Status               : Lead Free

    RoHS Status                        : RoHs Complient

        - Transistor BC547


     A. Spesifikasi :

    Transistor Type : NPN

    Voltage – Collector Emitter Breakdown (Max) : 45 V

    Current- Collector (Ic) (Max) : 100mA

    Power – Max : 625 mW

    DC Current Gain (hFE) (Min) @ Ic, Vce : 110 @ 2mA, 5V

    Vce Saturation (Max) @ Ib Ic : 300mV, @ 5mA, 100mA

    Frequency – Transition : 300MHz

    Current- Collector Cutoff (Max) : -

    Mounting Type : Through Hole

    Package / Case : TO-226-3, TO-92-3 (TO-226AA) Formed Leads

    Packaging : Tape & Box (TB

    Lead Free Status : Lead Free

    RoHs Status : RoHs Compliant

     B. Konfigurasi Pin :

    1. Emitter

    2. Base

    3. Collector

    Kapasitor



    Kapasitor adalah komponen elektronika pasif yang dapat menyimpan muatan listrik untuk sementara. Satuan dari kapasitor yaitu Farad.

     - Sensor Mic


    Spesifikasi:

    - There is a mounting screw hole 3mm

    - The use 5v DC power supply - With analog output

    - There are threshold level output flip - High sensitive microphone.

    - Builtin power LED indicator and comparator output LED indicator

    - Microphone sensitivity (1Khz): 52-48dB

    - Microphone Impedance: 2.2K

    - Microphone Frequency: 16-20Khz

    - Microphone S/N ratio: 54dB

    3. Dasar Teori;[kembali}

    Resistor

    Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Sebuah resistor biasanya terbuat dari bahan campuran Carbon. Namun tidak sedikit juga resistor yang terbuat dari kawat nikrom, sebuah kawat yang memiliki resistansi yang cukup tinggi dan tahan pada arus kuat. Contoh lain penggunaan kawat nikrom dapat dilihat pada elemen pemanas setrika. Jika elemen pemanas tersebut dibuka, maka terdapat seutas kawat spiral yang biasa disebut dengan kawat nikrom.

    Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Dalam sejarah, kata ohm itu diambil dari nama salah seorang fisikawan hebat asal German bernama George Simon Ohm. Beliau juga yang mencetuskan keberadaan hukum ohm yang masih berlaku hingga sekarang.

    Resistor berfungsi sebagai penghambat arus listrik. Jika ditinjau secara mikroskopik, unsur-unsur penyusun resistor memiliki sedikit sekali elektron bebas. Akibatnya pergerakan elektronya menjadi sangat lambat. Sehingga arus yang terukur pada multimeter akan menunjukan angka yang lebih rendah jika dibandingkan rangkaian listrik tanpa resistor.

    Namun meskipun misalnya kita menyusun rangkaian listrik tanpa resistor, bukan berarti tidak ada hambatan listrik didalamnya. Karena setiap konduktor pasti memiliki nilai hambatan, meskipun relatif kecil. Namun dalam perhitungan matematis, biasanya kita abaikan nilai hambatan pada konduktor tersebut, dan kita anggap konduktor dalam kondisi ideal. Itu berarti besar resistansi konduktor adalah nol.

    Simbol dari resistor merupakan sebagai berikut :


    Cara Menghitung Nilai Resistor

    Berdasarkan bentuknya dan proses pemasangannya pada PCB, Resistor terdiri 2 bentuk yaitu bentuk Komponen Axial/Radial dan Komponen Chip. Untuk bentuk Komponen Axial/Radial, nilai resistor diwakili oleh kode warna sehingga kita harus mengetahui cara membaca dan mengetahui nilai-nilai yang terkandung dalam warna tersebut sedangkan untuk komponen chip, nilainya diwakili oleh Kode tertentu sehingga lebih mudah dalam membacanya.

     - Berdasarkan Kode Warna

    Seperti yang dikatakan sebelumnya, nilai Resistor yang berbentuk Axial adalah diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.

    Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.

    Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor :


    4 Gelang Warna


    Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
    Masukkan angka langsung dari kode warna Gelang ke-2
    Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)
    Merupakan Toleransi dari nilai Resistor tersebut

    Contoh :

    Gelang ke 1 : Coklat = 1
    Gelang ke 2 : Hitam = 0
    Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
    Gelang ke 4 : Perak = Toleransi 10%
    Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

     5 Gelang Warna



    Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
    Masukkan angka langsung dari kode warna Gelang ke-2
    Masukkan angka langsung dari kode warna Gelang ke-3
    Masukkan Jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10n)
    Merupakan Toleransi dari nilai Resistor tersebut

    Contoh :

    Gelang ke 1 : Coklat = 1
    Gelang ke 2 : Hitam = 0
    Gelang ke 3 : Hijau = 5
    Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
    Gelang ke 5 : Perak = Toleransi 10%
    Maka nilai Resistor tersebut adalah 105 * 105 = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.



    Contoh-contoh perhitungan lainnya :

    Merah, Merah, Merah, Emas → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm dengan 5% toleransi
    Kuning, Ungu, Orange, Perak → 47 * 10³ = 47.000 Ohm atau 47 Kilo Ohm dengan 10% toleransi

    Cara menghitung Toleransi :
    2.200 Ohm dengan Toleransi 5% =
    2200 – 5% = 2.090
    2200 + 5% = 2.310
    ini artinya nilai Resistor tersebut akan berkisar antara 2.090 Ohm ~ 2.310 Ohm

    Untuk mempermudah menghafalkan warna di Resistor, kami memakai singkatan seperti berikut :

    HI CO ME O KU JAU BI UNG A PU
    (HItam, COklat, MErah, Orange, KUning. HiJAU, BIru, UNGu, Abu-abu, PUtih)

      - Berdasarkan Kode Angka

    Membaca nilai Resistor yang berbentuk komponen Chip lebih mudah dari Komponen Axial, karena tidak menggunakan kode warna sebagai pengganti nilainya. Kode yang digunakan oleh Resistor yang berbentuk Komponen Chip menggunakan Kode Angka langsung jadi sangat mudah dibaca atau disebut dengan Body Code Resistor (Kode Tubuh Resistor)


    Contoh :

    Kode Angka yang tertulis di badan Komponen Chip Resistor adalah 4 7 3;

    Contoh cara pembacaan dan cara menghitung nilai resistor berdasarkan kode angka adalah sebagai berikut :

    Masukkan Angka ke-1 langsung = 4
    Masukkan Angka ke-2 langsung = 7
    Masukkan Jumlah nol dari Angka ke 3 = 000 (3 nol) atau kalikan dengan 10³
    Maka nilainya adalah 47.000 Ohm atau 47 kilo Ohm (47 kOhm)



    Contoh-contoh perhitungan lainnya :

    222 → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm

    103 → 10 * 10³ = 10.000 Ohm atau 10 Kilo Ohm

    334 → 33 * 104 = 330.000 Ohm atau 330 Kilo Ohm



    Ada juga yang memakai kode angka seperti dibawah ini :
    (Tulisan R menandakan letaknya koma decimal)
    4R7 = 4,7 Ohm
    0R22 = 0,22 Ohm

    Keterangan :

    Ohm = Ω
    Kilo Ohm = KΩ
    Mega Ohm = MΩ
    1.000 Ohm = 1 kilo Ohm (1 KΩ )
    1.000.000 Ohm = 1 Mega Ohm (1 MΩ)
    1.000 kilo Ohm = 1 Mega Ohm (1 MΩ)



    Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :




    Dimana V adalah tegangan,  I adalah kuat arus, dan R adalah Hambatan



    • Transistor NPN



        Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Kapasitor NPN memiliki simbol seperti gambar di bawah ini:


    Terdapat rumus rumus dalam mencari transistor seperti rumus di bawah ini:
    V = (Vbat - Vled)
    Rled = V / Ile
    IB = (VBB - VBE) / RB

                                                                    VCE = VCC - ICR
                                                                            PD = VCE.IC

    Karakteristik Input

    Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.

    Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.

     Karakteristik Output

    Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.

     Kapasitor

     Kapasitor adalah sebuah benda yang dapat menyimpan muatan listrik. Benda ini terdiri dari dua pelat konduktor yang dipasang berdekatan satu sama lain tapi tidak sampai bersentuhan. Benda ini dapat menyimpan tenaga listrik dan dapat menyalurkannya kembali, kegunaannya dapat kamu temukan seperti pada lampu flash pada camera, juga banyak dipakai pada papan sirkuit elektrik pada komputer yang kamu pakai maupun pada berbagai peralatan elektronik.

        Kapasitor [C] gambaran sederhananya terdiri dari dua keping sejajar yang memiliki luasan [A] dan dipisahkan dengan jarak yang sempit sejauh [d]. Seringkali kedua keping tersebut digulung menjadi silinder dengan sebuah insulator atau kertas sebagai pemisah kedua keping. Pada gambar rangkaian listrik, simbolnya dinotasikan dengan:


    Kita dapat mencari nilai kapasitas atau kapasitansi suatu kapasitor, yakni jumlah muatan listrik yang tersimpan. Untuk bentuk paling umum yaitu keping sejajar, persamaan kapasitansi dinotasikan dengan:

    C = \frac{Q}{V}

    Dimana:
    C = kapasitansi (F, Farad) (1 Farad = 1 Coulomb/Volt)
    Q = muatan listrik (Coulomb)
    V = beda potensial (Volt)

    Nilai kapasitansi tidak selalu bergantung pada nilai Q dan V. Besar nilai kapasitansi bergantung pada ukuran, bentuk dan posisi kedua keping serta jenis material pemisahnya (insulator). Nilai usaha dapat berupa positif atau negatif tergantung arah gaya terhadap perpindahannya. Untuk jenis keping sejajar dimana keping sejajar memiliki luasan [A] dan dipisahkan dengan jarak [d], dapat dinotasikan dengan rumus :

    C = \epsilon \frac{A}{d}

    Dimana:
    A = luasan penampang keping (m2)
    d = jarak antar keping (m)
    \epsilon = permitivitas bahan penyekat (C^2/Nm^2)

    Jika antara kedua keping hanya ada udara atau vakum (tidak terdapat bahan penyekat), maka nilai permitivitasnya dipakai \epsilon_0 = 8 \times 10^{-12} \: C^2/Nm^2.

    Muatan sebelum disisipkan bahan penyekat (Q_0) sama dengan muatan setelah disisipkan bahan penyekat (Q_b), sesuai prinsip bahwa muatan bersifat kekal. Beda potensialnya dinotasikan dengan rumus :

    Q_0 = Q_b

    C_0V_0 = C_bV_b

    Kapasitor menyimpan energi dalam bentuk medan listrik. Besar energi [W] yang tersimpan pada dapat dicari menggunakan rumus:

    W = \frac{1}{2}\frac{Q^2}{C} = \frac{1}{2}QV = \frac{1}{2}CV^2

    Dimana:
    W = jumlah energi yang tersimpan dalam kapasitor (Joule)

      Power Supply



        Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC). Power supply memiliki simbol sebagai berikut :

         Sensor Mic

    Pengertian Mic



           Microphone atau dalam dalam bahasa Indonesia disebut dengan Mikrofon adalah suatu alat atau komponen Elektronika yang dapat mengubah atau mengkonversikan energi akustik (gelombang suara) ke energi listrik (Sinyal Audio). Microphone (Mikrofon) merupakan keluarga Transduser yang berfungsi sebagai komponen atau alat pengubah  satu bentuk energi ke bentuk energi lainnya. Setiap jenis Mikrofon memiliki cara yang berbeda dalam mengubah (konversi) bentuk energinya, tetapi mereka semua memiliki persamaan yaitu semua jenis Mikrofon memiliki suatu bagian utama yang disebut dengan Diafragma (Diaphragm).
    Mic adalah komponen eletronika dimana cara kerjanya yaitu membran yang digetarkan oleh gelombang suara akan menghasilkan sinyal listrik.
        Mic dapat diklarifikasikan menjadi beberapa jenis dasar antara lain; dinamis, piezoelektrik, dan elektrostatik. Mic dinamis adalah contoh alat yang memiliki sensor suara dengan peran yang besar dalam dunia industri musik. Sedangkan untuk Mic piezoelektrik digunakan secara luas untuk mic dengan meter rendah tingkat frekuensi suara.

    Grafik respon sensor
    Respon frekuensi (frequency responsemicrophone didefinisikan sebagai rentang suara (dari frekuensi terendah hingga tertinggi) yang dapat dihasilkan dan variasinya di antara rentang tersebut.

    Pada grafik diatas dapat disimpulkan bahwa makin tinggi frekuensi maka semakin tinggi tingkat sensitivitasnya, atau bisa dikatakan berbanding lurus



     3.2 Simbol Mic



     3.3 Jenis -  Jenis Mic
    Berdasarkan Teknologi atau Teknik Konversinya dari Energi Akustik (Suara) menjadi Energi Listrik, Mikrofon dapat dibagi menjadi beberapa jenis diantaranya adalah sebagai berikut :
    1.     Dynamic Microphone, yaitu Microphone yang bekerja berdasarkan prinsip Induksi Elektromagnetik.
    2.      Condenser Microphone, yaitu Microphone yang diafragmanya terbuat dari bahan logam dan digantungkan pada pelat logam statis dengan jarak yang sangat dekat sehingga keduanya terisolasi menyerupai sebuah Kapasitor. Condenser Microphone disebut juga Capacitor Microphone.
    3.     Electret  Microphone, yaitu Microphone jenis Condenser yang memiliki muatan listrik sendiri sehingga tidak memerlukan pencatu daya dari luar.
    4.     Ribbon Microphone, yaitu Microphone yang menggunakan pita tipis dan sensitif yang digantungkan pada medan magnet.
    5.     Crystal Microphone atau Piezoelektris Microphone, yaitu Microphone yang terbuat dari Kristal Aktif yang dapat menimbulkan tegangan sendiri ketika menangkap getaran sehingga tidak memerlukan pencatu daya dari luar.

    Mic Level & Line Level
    Arus listrik yang dihasilkan mikrofon sangat kecil dan biasa disebut mic levelMic level diukur menggunakan satuan milivolt. Agar berfungsi, sinyal  yang sangat kecil ini harus diperkuat (amplified) menjadi line-level (sekitar 0,5 – 2 V). Dalam bentuk sinyal yang lebih kuat, line level merupakan standar kekuatan sinyal yang digunakan untuk peralatan-peralatan pengolah audio serta perangkat-perangkat umum seperti CD player, tape, VCR dan lain-lain.
    Proses amplifikasi atau penguatan sinyal dari mic level ke line level ini umumnya terjadi dalam beberapa cara berikut :
    • Beberapa mikrofon sudah dilengkapi built-in amplifier berukuran kecil yang dapat memperkuat sinyal menjadi high mic level atau line level.
    • Mic dihubungkan melalui amplifier kecil yang biasa disebut line amp.
    • Menggunakan sound mixer yang memiliki amplifier-amplifier kecil di setiap channel. Atenuator akan mengakomodir mikrofon-mikrofon dengan level yang beragam untuk disesuaikan hingga menjadi line level yang seragam.
    • Sinyal audio dikirim melalui power amplifier yang khusus berfungsi untuk memperkuat sinyal agar dapat terdengar melalui loudspeaker.


      Dynamic Microphones (Mikrofon Dinamis)
      Mikrofon dinamis bersifat fleksibel (versatile) dan ideal digunakan untuk berbagai kebutuhan. Umumnya memiliki desain yang sederhana dengan beberapa bagian yang dapat dilepas. Mic jenis ini juga relatif kokoh dan lebih tahan banting. Sangat cocok digunakan untuk suara dengan level volume yang sangat tinggi seperti alat-alat musik tertentu atau amplifier. Mikrofon dinamis tidak memiliki amplifier internal dan biasanya tidak memerlukan baterai atau daya eksternal.
    Condenser Microphones (Mikrofon Kondensor)
           Kondensor berarti kapasitor, yaitu sebuah komponen elektronik yang menyimpan energi dalam bentuk medan elektrostatik.  Sebetulnya istilah kondensor sendiri sudah jarang digunakan tapi sudah terlanjur melekat sebagai nama untuk mikrofon jenis ini, yang menggunakan kapasitor untuk mengubah energi akustik menjadi arus listrik.
    Mikrofon kondensor membutuhkan daya dari baterai ataupun sumber eksternal lain. Sinyal audio yang dihasilkan lebih kuat dibandingkan mikrofon dinamis. Karena cenderung lebih sensitif dan responsif dibanding mikrofon dinamis, maka mikrofon kondensor lebih cocok untuk menangkap detail-detail kecil pada suara. Sebaliknya mikrofon ini tidak ideal bekerja pada volume tinggi karena tingkat sensitifitasnya rentan terhadap distorsi.

    Electret Condenser Microphone (Mikrofon Kondensor Elektret)
    Mikrofon kondensor elektret menggunakan kapasitor khusus yang sudah memiliki tegangan listrik permanen yang dipasangkan pada proses produksi. Mirip-mirip sebuah magnet permanen sehingga tidak memerlukan daya dari luar lagi untuk bekerja.  Namun demikian, mic kondensor elektret yang bagus biasanya dilengkapi sebuah pre-amplifier yang masih membutuhkan daya untuk bekerja.

    Directional Properties
    Setiap mikrofon memiliki properti atau karakteristik yang disebut directionality (directional properties). Properti ini menggambarkan sensitivitas mikrofon terhadap suara dari arah yang berbeda-beda. Ada mikrofon yang mampu menangkap suara dari semua arah dengan kualitas yang sama, ada yang hanya mampu menangkap suara dari satu arah atau kombinasi arah tertentu.
    Directional properties pada mikrofon dikelompokan dalam tiga kategori utama :
    (1) Omnidirectional
    Kemampuan untuk menangkap suara dengan kualitas yang sama dari semua arah
    (2) Unidirectional
    Kemampuan untuk menangkap suara lebih dominan dari salah satu arah. Pada kategori ini termasuk juga mikrofon cardioid dan hypercardioid.
    (3) Bidirectional
    Mampu menangkap suara dari dua arah yang berlawanan.
    Pada mikrofon-mikrofon tertentu biasanya dilengkapi representasi grafis pada  buku manual atau materi promosinya untuk menggambarkan properti directionality dari mikrofon tersebut agar mudah dipahami. Representasi grafis ini biasa disebut polar pattern.  Berikut adalah beberapa contoh umum polar pattern yang menggambarkan directionality pada mikrofon.


    Omnidirectional

    Menangkap suara sama secara merata dari semua arah
    Kegunaan : Untuk merekam kebisingan sebuah ambien, untuk situasi dimana suara datang dari berbagai arah, untuk situasi dimana mic harus diam di satu posisi sementara sumber-sumber suara bergerak.
    Catatan : Untuk situasi-situasi tertentu mic omnidirectional dapat sangat bermanfaat, namun menangkap suara dari semua arah biasanya jarang anda butuhkan.  Menangkap suara dari semua arah terlalu luas dan tidak fokus. Jika anda ingin merekam suara dari subyek atau area tertentu, kemungkinan besar anda akan kewalahan dengan kebisingan lainnya disekitar.
    Cardioid

    Cardioid yang berarti “berbentuk hati” ini merupakan salah satu pola menangkap suara pada mikrofon.  Suara yang ditangkap kebanyakan dari arah depan dan sedikit area dibagian samping.
    Kegunaan : Mengutamakan suara dari arah kemana mic diarahkan namun masih tersedia area untuk pergerakan mic dan kebisingan ambien.
    Catatan :

    • Mic tipe cardioid sangat fleksibel dan ideal untuk pemakaian umum. Kebanyakan mic genggam bersifat cardioid
    • Ada banyak variasi pola cardioid (termasuk hypercardioid yang dijelaskan di bawah)

    Hypercardioid

    Merupakan versi berlebihan dari pola cardioid. Sangat terarah dan menghilangkan sebagian besar suara dari samping dan belakang.  Karena desain hypercardioid yang tipis dan panjang, mikrofon tipe ini sering disebut mikrofon shotgun.
    Kegunaan : untuk mengisolasi suara hanya dari satu subjek atau satu arah ketika ada banyak kebisingan disekitar, untuk menangkap suara dari subjek di kejauhan.
    Catatan :

    • Dengan menghilangkan kebisingan ambien, suara dari satu arah kandang menjadi kurang wajar. Memasukkan rekaman audio dari mic lain akan membantu (misalnya suara latar yang konstan dengan volume rendah)
    • Perlu berhati-hati untuk menjaga konsistensi suara. Apabila mic tidak selalu terarah ke subjek maka anda akan kehilangan audio.
    • Bentuk shotgun dapat meningkatkan sensitivitas ke area belakang.

    Bidirectional

    Menggunakan pola angka delapan dan mampu menangkap suara secara merata dari dua arah yang berlawanan.
    Kegunaan : Situasi yang membutuhkan bentuk polar pattern seperti ini memang jarang ditemukan. Salah satu kemungkinan adalah ketika anda akan mewawancara dua orang yang saling berhadapan dimana mic berada diantara keduanya.
    Variable Directionality
    Beberapa mikrofon memberikan beberapa pilihan directionality dimana anda dapat memilih untuk menggunakan pola omni, cardioid atau shotgun.
    Biasanya fitur seperti ini bisa anda temukan pada mikrofon kamera video, tujuannya agar anda dapat menyesuaikan directionality mengikuti sudut dan arah zoom.
    Meskipun fitur ini tampak sangat berguna, biasanya mikrofon denga n fitur variable zoom tidak mampu bekerja dengan baik dan sering menimbulkan suara ketika melakukan zooming. Menggunakan beberapa buah mic yang berbeda biasanya akan memberikan hasil yang jauh lebih baik.

    Mikrofon Impedansi

    Semua mikrofon memiliki satu spesifikasi yang mengacu pada impedansinya. Anda akan sering menemukan bahwa mikrofon dengan kabel hard-wired dan plug  1/4” memiliki impedansi tinggi, sedangkan mic dengan kabel audio terpisah dan konektor XLR memiliki impedansi rendah.
    Ada tiga klasifikasi umum untuk impedansi mikrofon :

    1. Low Impedance (kurang dari 600Ω)
    2. Medium Impedance (600Ω - 10,000Ω)
    3. High Impedance (lebih besar dari 10,000Ω)

    Beberapa mikrofon memiliki kemampuan untuk memilih nilai impedansi yang berbeda.

    Memilih Nilai Impedansi

    Mikrofon impedansi tinggi biasanya cukup murah. Salah satu kelemahan utama mikrofon jenis ini adalah kinerjanya kurang baik jika menggunakan kabel yang relatif panjang.  Dengan kabel sepanjang 5 – 10 meter saja mikrofon impedansi tinggi sudah mulai menghasilkan kualitas suara yang rendah (terutama hilangnya frekuensi-frekuensi tinggi).  Mic ini memang bukan pilihan yang baik untuk keperluan pekerjaan yang serius.
    Meskipun tidak sepenuhnya dapat diandalkan namun nilai impedansi merupakan salah satu pertimbangan untuk menilai kualitas keseluruhan sebuah mikrofon.
    Mikrofon impedansi redah lebih baik dan lebih banyak dipilih daripada impedansi tinggi.

    4. Percobaan;[kembali}

    A. Prosedur Percobaan

    1. Siapkan Alat dan Bahan yang akan digunakan dengan memilih dan mengambil dari library proteus.
     2. Letakkan semua alat dan bahan yang telah diambil ke dalam rangkaian
    3. Hubungkan rangkaian tersebut dengan benar
    4. Jika telah dihubungkan dengan baik dan benar cobalah rangkaian tersebut
    5. Apabila berhasil maka rangkaian dapat digunakan

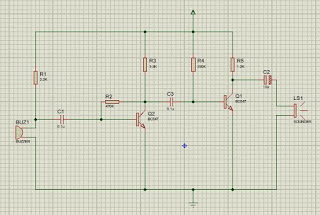

    B. Rangkaian Simulasi
    • Foto Rangkaian



        Prinsip Kerja

        Rangkaian Mic Sederhana ini terdiri dari 2 sumber yaitu , pertama sumber input DC, dan sumber dari tranduser mic yaitu AC, Mic akan aktif jika ada gelombang suara yang diberikan m gelombang suara yang diterimanya dan menjadi tegangan listrik berupa AC, arus AC ini akan menuju kapasitor 1 dan R1, arus yang melewati R1 akan menuju R3 dan masuk ke terminal kolektor transitor , karena arus dari mic berupa AC maka arus bisa melewati kapasitor 1 dan melewati R2 dan transistor yang berfungsi menguatkan arus/tegangan transistor ini jenis NPN yang menguatkan arus yang masuk dari kolektor ke emitor jika ada arus yang masuk melewati basis, disini penguanya 2 kali, arus yang masuk dari basis akan keluar menuju emitor dan keluar menuju output berupa speaker dan ground,  sumber input akan melewati  R4 dan R5 arus yang melewati R4 akan menuju terminal basis Transitor NPN dan menguatkan arus lalu keluar menuju uotput berupa speaker . disini terdiri dari 2 penguat transistor. satu penguat untuk sumber input Dc dan satu lagi untuk Sumber dari tranduser mic.

    5. Video;[kembali}
