Aplikasi Encoder dan Decoder

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Langkah Percobaan

5. percobaan

6. Prinsip Kerja

7. Video

8. Link Download

GARASI OTOMATIS

1. Tujuan [Kembali]

• Memahami encoder & decoder berdasarkan datasheets
• Merancang dan mensimulasikan suatu rangkaian aplikasi yang melibatkan komponen encoder & decoder.

2. Alat dan Bahan [Kembali]

•  ALAT

      a. Power Supply

          Pada sebuah rangkaian elektronikaterdapat pin/kaki dengan tulisan Vcc. Tulisan tersebut sering kita jumpai pada rangkaian elektronika, kadang hal sepele seperti ini menjadi sesuatu yang susah bagi siswa ketika berhubungan langsung pada suatu alat, misal ketika melakukan praktikum, melakukan uji simulasi di komputer atau menemukan pada buku. Secara sederhana, VCC menunjukan pin yang harus disambung pada muatan positif. biasanya berukuran 5V,3V,12V dsb.

•  BAHAN



      1. Infrared Sensor

        Sensor Infrared Proximity atau Sensor Pendeteksi Halangan menggunakan sinar inframerah untuk mendeteksi benda atau permukaan didepannya. Sensor ini dapat bekerja pada tegangan 5v.

Fitur dan Spesifikasi Sensor :

Fitur	Spesifikasi
Nama	Sensor Infrared Proximity
Tipe	Module Sensor
Banyak Pin	3 Pin
Tegangan Masukan	3-5 Volt
Konsumsi Arus	23 mA saat 3.0V dan 43 mA saat 5.0V
Jarak pembacaan	2 - 30 cm (diatur dengan potensiometer)
Keluaran Sensor	Digital LOW
Lampu LED indikator	Ada

    2. Sensor touch

    Sensor merupakan sebuah modul sensor yang berfungsi seperti tombol/saklar, namun cara penggunaanya hanya perlu dengan menyentuhnya menggunakan jari kita.

   3. Sensor Sound

         Sensor yang mensensing besaran suara untuk diubah menjadi besaran listrik yang akan dioleh mikrokontroler.

    4. Resistor

Features

• Carbon Film Resistor
• 4-band Resistor
• Resistor value varies based on  selected parameter
• Power rating varies based on selected parameter



     5. Transistor NPN BC547

FEATURES

 • Low current (max. 100 mA)

 • Low voltage (max. 65 V).

DESCRIPTION

 >>NPN transistor in a TO-92;

 >>SOT54 plastic package.

 >>PNP complements: BC556 and BC557.

      6. Relay

Spesifikasi tipe relay: 5VDC-SL-C
Tegangan coil: DC 5V
Struktur: Sealed type
Sensitivitas coil: 0.36W
Tahanan coil: 60-70 ohm
Kapasitas contact: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC
Ukuran: 196154155 mm
Jumlah pin: 5

Pin Relay:

    7. Logic state

Feature

Input 1A Input 2A output A Input lB Input 2B output B . . B I u I vc~ Input ID Input 2D output .

   8. Dioda (1N4007)

  9. Kabel

General Reference Standards

• DIN VDE 0295, IEC 60228, BS 6360
• DIN EN 50290‐2‐22, DIN VDE 0207‐363‐4‐1
• IEC 60227‐5, EN 50525‐2‐51, VDE 0281‐13
• DIN VDE 0482‐332‐1‐2, DIN EN 60332‐1‐2, IEC 60332‐1‐2
• RoHS, REACH & CE Directives

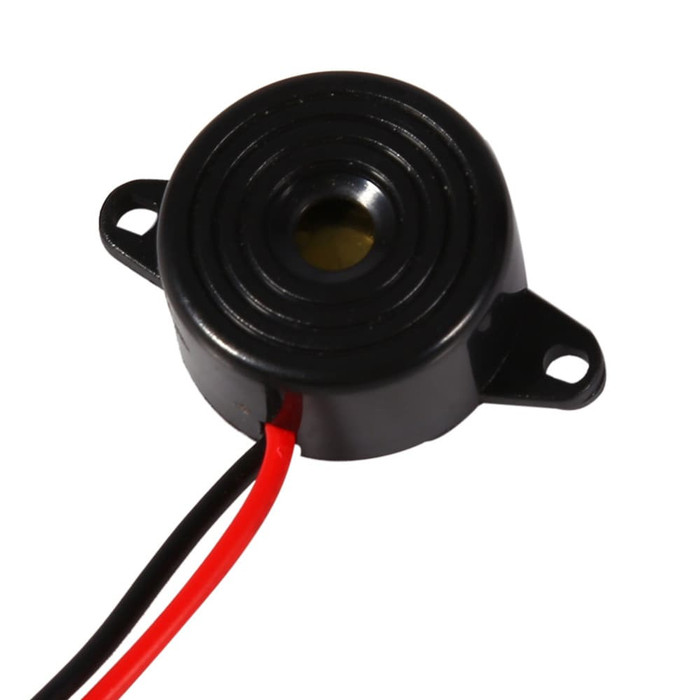

  10. Buzzer

Buzzer Features and Specifications

• Rated Voltage: 6V DC
• Operating Voltage: 4-8V DC
• Rated current: <30mA
• Sound Type: Continuous Beep
• Resonant Frequency: ~2300 Hz
• Small and neat sealed package
• Breadboard and Perf board friendly

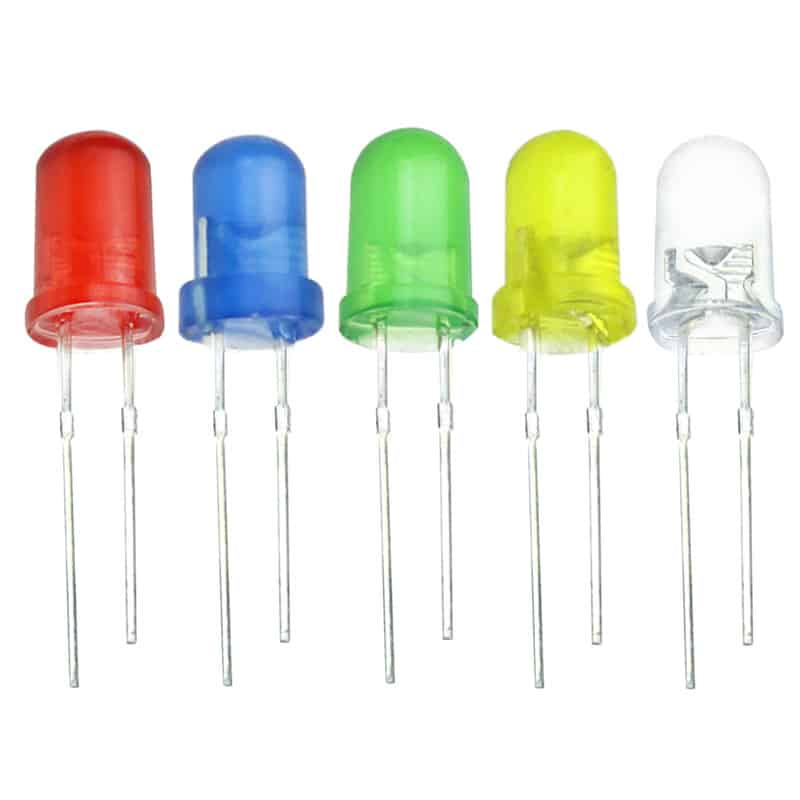

    11.  LED





 12. Motor



Features of brushed DC motors

Advantages

    No need for a drive circuit when running at constant speed

    High-efficiency design

    Able to operate at high speeds

    High startup torque

    Responsive and easy to use as speed and torque can be controlled by voltage

Disadvantages

    Motor life is shortened by the need for brushes and a commutator, which are subject to wear.

    The brushes generate both electrical and acoustic noise

    13.  Switch

Features

• Constant ON resistance for signals ±10V and 100 kHz connection diagram

 • tOFF < tON. break before make action

 • Open switch isolation at 1.0 MHz -50 dB

 • < 1.0 nA leakage in OFF state • TTL. DTL. RTL direct drive compatibility

 • Single disable pin turns all sWitches in package OFF



 14.  Gerbang Logika AND (IC 4081 )

Gerbang AND (IC 4081) memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0.

Konfigurasi pin :

• Pin 7 adalah suplai negatif
• Pin 14 adalah suplai positif
• Pin 1 & 2, 5 & 6, 8 & 9, 12 & 13 adalah input gerbang
• Pin 3, 4, 10, 11 adalah keluaran gerbang

Spesifikasi  :

    - Catu daya : 3 V - 15 V

    - Fungsi : Quad 2-Input AND Gate

    - Propagation delay : 55 ns

    - Level tegangan I/O : CMOS

    - Kemasan : DIP 14-pin

15.  Seven Segment



Layar tujuh segmen adalah salah satu perangkat layar untuk menampilkan sistem angka desimal yang merupakan alternatif dari layar dot-matrix. Layar tujuh segmen ini sering kali digunakan pada jam digital, meteran elektronik, dan perangkat elektronik lainnya yang menampilkan informasi numerik.

16. Decoder (IC 74247)



IC 74247, merupakan IC TTL Decoder BCD to 7 Segment. IC ini berfungsi untuk mengubah kode bilangan biner BCD (Binary Coded Decimal) menjadi data tampilan untuk penampil/display 7 segment yang bekerja pada tegangan TTL (+5 volt DC)

3. Dasar Teori [Kembali]

A. Baterai

        Daya tahan baterai akan semakin awet jika penggunaan arus nya semakin kecil, pada contoh diatas jika arus yang diperlukan misalnya adalah 190mAH maka baterai tadi akan bertahan selama 10 jam karena pada perhitungannya :

190 mAH x 10 hours = 1900 mAH

             Oleh karena itu pada spesifikasi baterai semakin tinggi atau semakin besar kapasitas arus mAH nya maka semakin lama juga umur dari baterai tersebut. Baterai AA biasanya adalah jenis yang memiliki arus paling kecil sedangkan type D bisa bertahan cukup lama karena dari segi fisik pun memang lebih besar dan pastinya lebih mahal.

Simbol baterai :

B. LED

        Pemasangan kutub LED tidak boleh terebalik karena apabila terbalik kutubnya maka LED tersebut tidak akan menyala. Led memiliki karakteristik berbeda-beda menurut warna yang dihasilkan. Semakin tinggi arus yang mengalir pada LED maka semakin terang pula cahaya yang dihasilkan, namun perlu diperhatikan bahwa besarnya arus yang diperbolehkan adalah 10mA-20mA dan pada tegangan 1,6V – 3,5 V menurut karakter warna yang dihasilkan. Apabila arus yang mengalir lebih dari 20mA maka LED akan terbakar. Untuk menjaga agar LED tidak terbakar perlu kita gunakan resistor sebagai penghambat arus.

        Arah arus konvensional hanya dapat mengalir dari anoda ke katoda. Untuk pemasangan LED pada board mikrokontroller Anoda dihubungkan ke sumber tegangan dan katoda dihubungkan ke ground.

Simbol LED :

C. Relay

         Relay adalah komponen elektronika berupa saklar elektronik yang digerakkan oleh aruslistrik. Secara prinsip, relay merupakan tuas saklar dengan lilitan kawat pada batang besi (solenoid) di dekatnya.Ketika solenoid dialiri aruslistrik, tuasa kantertarik karena adanya gaya magnet yang terjadi pada solenoid sehingga kontak saklarakan menutup. Pada saat arus ihentikan, gaya magnet akan hilang, tuasakan kembalikeposisi semula dan konta ksaklar kembali terbuka.Relay biasanya digunakan untuk menggerakkan arus / tegangan yang besar (misalnyaperalatanlistrik 4 A / AC 220 V) denganmemakaiarus / tegangan yang kecil (misalnya 0.1 A / 12 Volt DC).

Gambar Bentuk dan Simbol Relay



Fungsi-fungsi dan Aplikasi Relay

Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :

1. Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
2. Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
3. Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
4. Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).

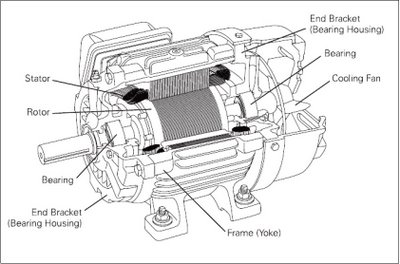

 D. Motor DC

         Seperti yang sudah dijelaskan sebelumnya bahwa motor terdiri atas 2 bagian utama yaitu stator dan motor. Pada stator terdapat lilitan (winding) atau magnet permanen, sedangkan rotor adalah bagian yang dialiri dengan sumber arus DC. Arus yang melalui medan magnet inilah yang menyebabkan rotor dapat berputar. Arah gaya elektromagnet yang ditimbulkan akibat medan magnet yang dilalui oleh arus dapat ditentukan dengan menggunakan kaidah tangan kanan.



         Keuntungan utama motor DC adalah sebagai pengendali kecepatan, yang tidak mempengaruhi kualitas pasokan daya. Motor ini dapat dikendalikan dengan mengatur:

• Tegangan dinamo : meningkatkan tegangan dinamo akan meningkatkan kecepatan

• Arus medan : menurunkan arus medan akan meningkatkan kecepatan.



Mekanisme Kerja Motor DC:

Mekanisme kerja untuk seluruh jenis motor secara umum sama

Arus listrik dalam medan magnet akan menimbulkan gaya.

· Jika kawat yang membawa arus dibengkokkan menjadi sebuah lingkaran/loop, maka kedua sisi loop yaitu pada sudut kanan medan magnet akan mendapat gaya pada arah yang berlawanan.

· Pasangan gaya menghasilkan torsi untuk memutar kumparan.

· Motor- motor memiliki beberapa loop pada dinamonya untuk memberikan tenaga putar yang lebih seragam dari medan magnetnya dihasilkan oleh susunan elektromagnetik yang disebut kumparan medan

Beberapa kerugian penggunaan motor DC:

-Perawatan intensif karena brush atau sikat pada motor DC akan aus.

-Konversi arus AC menjadi arus DC menggunakan konverter memerlukan biaya yang mahal.

Keuntungan penggunaan motor DC:

-Kecepatannya mudah diatur.

Perhitungan pada motor DC :

Daya input      :           Pin= √3 Vrms Irms cosƟ

Daya output    :           Pout= Tout w

w = kecepatan sudut

Tout = torsi output

Efisiensi          :           η (%) = (Pout/Pin) x 100

       Mengapa terdapat efisiensi pada motor? Karena motor yang digunakan tidak dapat bersifat ideal, artinya pada motor ada kehilangan daya pada setiap prosesnya sehingga daya output akan bernilai lebih kecil daripada daya input. Kehilangan daya ini biasa disebut sebagai rugi-rugi daya dan dapat disebabkan karena mechanical (gesekan dan rotasi) serta electric (hambatan pada belitan).

Simbol motor listrik

E. Transistor NPN

Fungsi-fungsi Transistor diantaranya adalah :

• sebagai Penyearah,
• sebagai Penguat tegangan dan daya,
• sebagai Stabilisasi tegangan,
• sebagai Mixer,
• sebagai Osilator
• sebagai Switch (Pemutus dan Penyambung Sirkuit)

Struktur Dasar Transistor

        Pada dasarnya, Transistor adalah Komponen Elektronika yang terdiri dari 3 Lapisan Semikonduktor dan memiliki 3 Terminal (kaki) yaitu Terminal Emitor yang disingkat dengan huruf “E”, Terminal Base (Basis) yang disingkat dengan huruf “B” serta Terminal Collector/Kolektor yang disingkat dengan huruf “C”. Berdasarkan strukturnya, Transistor sebenarnya merupakan gabungan dari sambungan 2 dioda. Dari gabungan tersebut , Transistor kemudian dibagi menjadi 2 tipe yaitu Transistor tipe NPN dan Transistor tipe PNP yang disebut juga dengan Transistor Bipolar. Dikatakan Bipolar karena memiliki 2 polaritas dalam membawa arus listrik.

          NPN merupakan singkatan dari Negatif-Positif-Negatif sedangkan PNP adalah singkatan dari Positif-Negatif-Positif.

   Berikut ini adalah gambar tipe Transistor berdasarkan Lapisan Semikonduktor yang membentuknya beserta simbol Transistor NPN dan PNP.

Cara Mengukur Transistor

         Kita dapat menggunakan Multimeter Analog maupun Multimeter Digital untuk mengukur ataupun menguji apakah sebuah Transistor masih dalam kondisi yang baik. Perlu diingatkan bahwa terdapat perbedaan tata letak Polaritas (Merah dan Hitam) Probe Multimeter Analog dan Multimeter Digital dalam mengukur/menguji sebuah Transistor.

          Berikut ini adalah Cara untuk menguji atau mengukur Transistor dengan Mengunakan Multimeter Analog dan Multimeter Digital.

a. Mengukur Transistor dengan Multimeter Analog

Cara Mengukur Transistor PNP dengan Multimeter Analog

1. Atur Posisi Saklar pada Posisi OHM (Ω) x1k atau x10k

2. Hubungkan Probe Merah pada Terminal Basis (B) dan Probe Hitam pada Terminal Emitor (E), Jika jarum bergerak ke kanan menunjukan nilai tertentu, berarti Transistor tersebut dalam kondisi baik

3. Pindahkan Probe Hitam pada Terminal Kolektor (C), jika jarum bergerak ke kanan menunjukan nilai tertentu, berarti Transistor tersebut dalam kondisi baik.

Cara Mengukur Transistor NPN dengan Multimeter Analog

1. Atur Posisi Saklar pada Posisi OHM (Ω) x1k atau x10k

2. Hubungkan Probe Hitam pada Terminal Basis (B) dan Probe Merah pada Terminal Emitor (E), Jika jarum bergerak ke kanan menunjukan nilai tertentu, berarti Transistor tersebut dalam kondisi baik

3. Pindahkan Probe Merah pada Terminal Kolektor (C), jika jarum bergerak ke kanan menunjukan nilai tertentu, berarti Transistor tersebut dalam kondisi baik.

Catatan :

Jika Tata letak Probe dibalikan dari cara yang disebutkan diatas, maka Jarum pada Multimeter Analog harus tidak akan bergerak sama sekali atau “Open”.

b. Mengukur Transistor dengan Multimeter Digital

        Pada umumnya, Multimeter Digital memiliki fungsi mengukur Dioda dan Resistansi (Ohm) dalam Saklar yang sama. Maka untuk Multimeter Digital jenis ini, Pengujian Multimeter adalah terbalik dengan Cara Menguji Transistor dengan Menggunakan Multimeter Analog.

Cara Mengukur Transistor PNP dengan Multimeter Digital

1. Atur Posisi Saklar pada Posisi Dioda

2. Hubungkan Probe Hitam pada Terminal Basis (B) dan Probe Merah pada Terminal Emitor (E), Jika Display Multimeter menunjukan nilai Voltage tertentu, berarti Transistor tersebut dalam kondisi baik

3. Pindahkan Probe Merah pada Terminal Kolektor (C), jika Display Multimeter nilai Voltage tertentu, berarti Transistor tersebut dalam kondisi baik.

Cara Mengukur Transistor NPN dengan Multimeter Digital

1. Atur Posisi Saklar pada Posisi Dioda

2. Hubungkan Probe Merah pada Terminal Basis (B) dan Probe Hitam pada Terminal Emitor (E), Jika Display Multimeter menunjukan nilai Voltage tertentu, berarti Transistor tersebut dalam kondisi baik

3. Pindahkan Probe Hitam pada Terminal Kolektor (C), jika Display Multimeter menunjukan nilai Voltage tertentu, berarti Transistor tersebut dalam kondisi baik.

Catatan :

Jika Tata letak Probe dibalikan dari cara yang disebutkan diatas, maka Display Multimeter Digital harus tidak akan menunjukan Nilai Voltage atau “Open”.

Simbol Transistor

F. Buzzer

        Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara.  Perangkat elektronika ini terbuat dari elemen piezoceramics yang diletakkan pada suatu diafragma yang mengubah getaran/vibrasi menjadi gelombang suara. Buzzer menggunakan resonansi untuk memperkuat intensitas suara.



Buzzer atau beeper memiliki 2 tipe :

1. Resonator sederhana yang disuplai sumber AC.
2. Melibatkan transistor sebagai micro-oscillator yang membutuhkan sumber DC.

      Cara kerja buzzer sebenarnya mirip dengan prinsip kerja dari loud speaker, komponen buzzer juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian saat kumparan tersebut dialiri arus dan tercipta medan elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara. Buzzer biasa digunakan sebagai indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm).



G. Sensor  infrared

       Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.

Prinsip Kerja Sensor Infrared

Gambar 1. Ilustrasi prinsip kerja sensor infrared

     Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.

Gambar 2. Rangkaian dasar sensor infrared common emitter yang menggunakan led infrared dan fototransistor

         Prinsip kerja rangkaian sensor infrared berdasarkan pada gambar 2. Adalah ketika cahaya infra merah diterima oleh fototransistor maka basis fototransistor akan mengubah energi cahaya infra merah menjadi arus listrik sehingga basis akan berubah seperti saklar (swith closed) atau fototransistor akan aktif (low) secara sesaat seperti gambar 3:

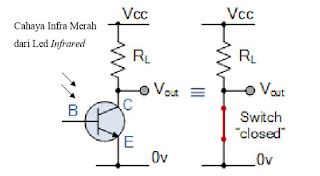

Gambar 3. Keadaan Basis Mendapat Cahaya Infra Merah dan Berubah Menjadi Saklar (Switch Close) Secara Sesaat

Grafik Respon Sensor Infrared

Gambar 4. Grafik respon sensor infrared

        Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

H. Sensor Touch



    Digital Touch Sensor inilah salah satu saklar modern. Digital Touch Sensor merupakan sebuah modul sensor yang berfungsi seperti tombol/saklar, namun cara penggunaanya hanya perlu dengan menyentuhnya menggunakan jari kita. Pada saat disentuh oleh jari, sensor akan mendeteksi aliran arus listrik pada tubuh manusia karena tubuh manusia dapat mengalirkan listrik. Data akan berlogika 1 (HIGH) saat disentuh oleh jari dan akan berlogika 0 (LOW) saat tidak disentuh.

     Digital touch sensor dapat digunakan untuk switching suatu alat atau sistem. Seperti untuk menghidupkan lampu, menghidupkan motor, menyalakan sistem keamanan, dan lain-lain.

 Grafik Respon Sensor Sentuh

     Digital touch sensor dapat digunakan untuk switching suatu alat atau sistem. Seperti untuk menghidupkan lampu, menghidupkan motor, menyalakan sistem keamanan, dan lain-lain.

I. Sensor Sound



Sensor suara adalah sebuah alat yang mampu mengubah gelombang Sinusioda suara menjadi gelombang sinus energi listrik (Alternating Sinusioda Electric Current). Sensor suara berkerja berdasarkan besar/kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang juga terdapat sebuah kumparan kecil di balik membran tadi naik & turun. Oleh karena kumparan tersebut sebenarnya adalah ibarat sebuah pisau berlubang-lubang, maka pada saat ia bergerak naik-turun, ia juga telah membuat gelombng magnet yang mengalir melewatinya terpotong-potong. Kecepatan gerak kumparan menentukan kuat-lemahnya gelombang listrik yang dihasilkannya.

Sensor suara adalah sensor yang cara kerjanya merubah besaran suara menjadi besaran listrik, dan dipasaran sudah begitu luas penggunaannya. Komponen yang termasuk dalam Sensor suara yaitu electric condenser microphone atau mic kondenser.

Intensitas suara adalah ukuran dari "aliran energi melewati satuan luas per satuan waktu" dan unit pengukuran adalah W/m2 Probe intensitas suara mikrofon ini dirancang untuk menangkap intensitas suara bersama dengan unit arah aliran sebagai besaran vektor. Hal ini dicapai dengan menggabungkan lebih dari satu mikrofon di probe untuk mengukur aliran energi suara. mikrofon konvensional dapat mengukur tekanan suara (unit: Pa), yang mewakili intensitas bunyi di tempat tertentu (satu titik), tetapi dapat mengukur arah aliran. Mikrofon intensitas bunyi Oleh karena itu digunakan untuk sumber suara memeriksa dan untuk mengukur kekuatan suara.

Prinsip kerja :

Sensor suara adalah sensor yang cara kerjanya yaitu merubah besaran suara menjadi besaran listrik. Sinyal yang masuk akan di olah sehingga akan menghasilkan satu kondisi yaitu kondisi 1 atau 0. Sensor suara banyak digunakan dalam kehidupan sehari-hari, Contoh Pengaplikasian sensor ini adalah yang bekerja pada system robot. Suara yang diterima oleh microfon akan di transfer ke pre amp mic, fungsi pre amp mic ini adalah untuk memperkuat sinyal suara yang masuk kedalam komponen.

Setelah sinyal suara diterima oleh preamp mic, kemudian di kirim lagi ke rangkaian pengkonfersi yang mana rangkaian ini berfungsi untuk merubah sinyal suara yang berbentuk sinyal digital menjadi sinya analog agar bisa dibaca oleh mikrokontroler. Jika sinyal tersebut diterima oleh mikro kontroler maka akan diolah sesuai dengan program yang dibuat, apakah robot akan berjalan atau berhenti.

Suara yang masuk direkam oleh komponen kemudian akan disimpan oleh memory. Sebagai contoh jika kita bertepuk tangan 1 kali maka akan dikenali sebagai kondisi 1 atau on sehingga robot dapat berjalan. Jika bertepuk tangan 2 kali maka robot akan mati atau mendapat sinyal kondisi 0. Penggunaan sinyal tergantung dari user bagaimana dia menggunakannya.

Kesensitifan  sensor suara dapat diatur, semakin banyak condensator yang digunakan pada pre amp maka akan semakin baik daya sensitive dari sensor suara tersebut. Begitu juga pada saat penggunaan suara harus dalam kondisi tertentu, karena jika terdapat suara lain yang masuk maka akan tidak dikenali oleh sensor, begitu pula frekuensi yang digunakan harus sesuai pada saat kita menginput suara awal dan input suara pada saat menjalankan program.

Grafik Sensor





J. Gerbang logika AND ( IC 4081 )

Gerbang AND akan berlogika 1 apabila semua inputnya berlogika 1, namun bila salah satu atau semua keluarannya berlogika 0 maka keluarannya berlogika 0.

Perhatikan Tabel kebenaran dibawah untuk menjelaskan gerbang AND

Gambar : Macam - macam gerbang logika
dan tabel kebenarannya

K. Segment Anoda

Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.

Tabel Pengaktifan Seven Segment

L. Decoder (IC 74247)

IC BCD 74247 merupakan IC yang bertujuan mengubah data BCD (Binary Coded Decimal) menjadi suatu data keluaran untuk seven segment. IC 74247 yang bekerja pada tegangan 5V ini khusus untuk menyalakan seven segment dengan konfigurasi common anode. Sedangkan untuk menyalakan tampilan seven segment yang bekerja pada konfigurasi common cathode menggunakan IC BCD 7448.

IC ini sangat membantu untuk meringkas masukan seven segmen dengan jumlah 7 pin, sedangkan jika menggunakan BCD cukup dengan 4 bit masukan. IC BCD bisa juga disebut dengan driver seven segment. Berikut konfigurasi Pin IC 74247.

Konfigurasi Pin Decoder:

• Pin Input IC BCD, memiliki fungsi sebagai masukan IC BCD yang terdiri dari 4 Pin, nama pin masukan BCD dilangkan dengan huruf kapital yaitu A, B, C  dan D. Pin input berkeja dengan logika High=1.
• Pin Ouput IC BCD, memiliki fungsi untuk mengaktifkan seven segmen sesuai data yang diolah dari pin input. Pin output berjumlah 7 pin yang namanya dilambangkan dengan aljabar huruf kecil yaitu, b, c, d, e, f dan g. Pin Output bekerja dengan logika low=0. Karena itulah IC 7447 digunakan untuk seven segment common anode.
• Pin LT (Lamp Test) memiliki fungsi untuk mengaktifkan semua output menjadi aktif low, sehingga semua led pada seven segmen menyala dan menampilkan angka 8. Pin LT akan aktif jika diberi logika low. Pin ini juga digunakan untuk mengetes kondisi LED pada seven segment.
• Pin RBI (Ripple Blanking Input) memiliki fungsi untuk menahan data input (disable input), pin RBI akan aktif jika diberi logika low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.
• Pin RBO (Ripple blanking Output) memiliki fungsi untuk menahan data output (disable output), pin RBO ini akan aktif jika diberikan logika Low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.

Pada aplikasi IC dekoder 74247, ketiga pin (LT, RBI dan RBO) harus diberi logika HIGH=1 agar tidak aktif. Baik IC 74247 atau 7448 pada bagian output perlu dipasang resistor untuk membatasi arus yang keluar sehingga led pada seven segment bekerja secara optimal. Berikut ini rangkaian IC dekoder 7448 untuk konfigurasi seven segment common cathode

5. Percobaan [Kembali]

 a.Prosedur percobaan

• Siapkan alat dan bahan yang dibutuhkan untuk membuat rangkaian pada proteus,

• Ujilah rangkaian dengan menekan tombol play. Rangkaian akan berhasil jika led - red menyala.

• Sambungkan atau rangkai setiap komponen,

• Tambahkan besar tegangan yang diinginkan,

• Susunlah komponen pada proteus sesuai dengan rangkaian,



    b. Hardware

        Tidak ada (hanya ada dalam praktikum)



    c. Rangkaian simulasi

• Foto Rangkaian

6. Prinsip Kerja [Kembali]

Ketika infrared sensor dan sound sensor tidak mendeteksi adanya mobil/motor dan suara  yaitu kedua sensor berlogika 0, maka output pada sensor sebesar 0-0.5 V akan diteruskan ke pin A dan pin B 74247 sehingga seven segmen akan menampilkan angka 0 sebagai tanda bahwa kedua sensor tidak ada menedeteksi apapun.



Ketika sensor infrared mendeteksi adanya mobil/motor yaitu sensor berlogika 1 maka output sensor sebesar 5 V diteruskan ke pin A 74247 sehinnga seven segmen akan menampilkan angka 1 yang menandakan sensor infrared aktif. Kemudian output sensor sebesar 5V juga diteruskan ke gerbang AND maka input pada gerbang AND yaitu 1:1 sehingga output pada gerbang AND yaitu 1 lalu diteruskan ke resistor kemudian tegangan sebesar 0.87 V diteruskan ke transistor sehingga transistor aktif. Karena Q1 on maka ada arus dari batterai menuju relay sehingga relay aktif sehingga switch relay berpindah ke kiri dan relay on. dari relay arus mengalir ke kaki kolektor Q1 menuju ke emitor dan ke ground. Karena relay on dan switchnya berpindah ke kiri, arus mengalir ke battray dan dari batrai masuk ke motor sehingga led akan aktif (menyala).



Ketika sensor suara mendeteksi adanya suara yaitu sensor berlogika 1 maka output sensor sebesar 5V diteruskan ke pin B 74247 sehinnga seven segment akan menampilkan angka 2 yang menandakan sensor suara aktif. Kemudian output sensor sebesar 5V juga diteruskan ke gerbang AND maka input pada gerbang AND yaitu 1:1 sehingga output pada gerbang AND yaitu 1 lalu diteruskan ke resistor kemudian tegangan sebesar 0.87 V diteruskan ke transistor sehingga transistor aktif. Karena Q2 on maka ada arus dari batterai menuju relay sehingga relay aktif sehingga switch relay berpindah ke kiri, dari relay arus mengalir ke kaki kolektor Q2 menuju ke emitor dan ke ground. Karena relay on maka arus mengalir ke battray dan dari baterai masuk ke buzer sehingga buzer aktif.



Ketika sensor infrared dan sensor suara aktif maka output dari sensor indrared dan sensor suara akan diteruskan ke pin A dan pin B 74247 sehingga seven segment akan menampilkan angka 3 yang menandakan kedua sensor aktif sehingga output dari kedua sensor sebesar 5V diteruskan ke gerbang AND U2 dan U3 lalu diteruskan ke transistor karena transistor on maka ada ada arus dari batterai masuk ke relay sehingga relay aktif dan switch pada relay berpindah ke kiri dari relay arus mengalir kek kaki kolektor Q1 dan Q2 menuju ke emitor dan ke ground . Karena relay on maka arus mengalir ke motor dan buzer sehingga led dan buzer aktif.



Ketika sensor touch mendeteksi adanya sentuhan, maka sensor touch akan berlogika 1, sehingga ada arus yang mengalir dari power supply menuju vcc, kemudian dikeluarkan menuju kaki out, sehingga adanya tegangan yang masuk menuju resistor, kemudian diumpankan pada sebuah opamp, dimana disana terjadi penguatan sebanyak 2 kali. Tegangan tersebut ditersukan ke resistor, sehingga tegangannya menjadi 0.87. Tegangan ini mampu mengaktifkan kaki base transistor, sehingga ada arus mengalir dari power supply ke relay, yang menyebabkan relay aktif sehingga rangkaian lop pada relay menjadi tertutup yang menyebebkan adanya tegangan dari baterai yang mempu mengaktifkan motor sehingga motor bergeraknyang menandakan bahwa pintu terbuka. Selian itu arus pada relay juga diteruskan pada kaki colector terus ke emiter terus ke ground.



7. Video [Kembali]

8. Link Download [Kembali]

Download File Html  Klik disini
Download Video Rangkaian Proteus
Download File Rangkaian Simulasi Proteus  Klik disini
Download Data Sheet LED klik disini
