Kuis 4

 Aplikasi pendeteksi banyaknya cahaya masuk pada jendela



 Kuis 4

Sensor Photodiode dan Temperature Sensor (LM35)


  1. Memahami LED,Sensor  photodioda , phototransistor, dan sensor LM35 serta prinsip kerjanya
  2. Memahami Aplikasi LED,sensor photodioda , phototransistor ,dan sensor LM35
  3. Memahami karakteristik LED,sensor photodiod, phototransistor ,
    dan sensor LM35
  4. Membuat rangkaian proteus dari LED,sensor photodioda, phototransistor ,dan sensor LM35

A. Alat

- Baterai


     Baterai digunakan pada rangkaian ini berfungsi sebagai sumber energi listrik untuk menjalankan rangkaian.

 B. Bahan

- Resistor 220 ohm


Spesifikasi :

Resistance (Ohms)          : 220 V

Power (Watts)                     : 0,25 W, ¼ W

Tolerance                             : ± 5%

Packaging                           : Bulk

Composition                       : Carbon Film

Temperature Coefficient : 350ppm/°C

Lead Free Status               : Lead Free

RoHS Status                        : RoHs Complient



 - LED


 Spesifikasi :

* Superior weather resistance
* 5mm Round Standard Directivity
* UV Resistant Eproxy
* Forward Current (IF): 30mA
* Forward Voltage (VF): 1.8V to 2.4V
* Reverse Voltage: 5V
* Operating Temperature: -30℃ to +85℃
* Storage Temperature: -40℃ to +100℃
* Luminous Intensity: 20mcd

 Konfigurasi Pin :

* Pin 1 : Positive terminal of LED
* Pin 2 : Negative terminal of LED

  - Photodioda

  Spesifikasi :

  • Silikon (Si) : Arus Gelap rendah, berkecepatan tinggi, kepekaan (sensitivitas) baik di jarak sekitar 400nm hingga 1000nm (terbaik di jarak 800nm – 900nm)
  • Germanium (Ge) : Arus Gelap lebih tinggi, berkecepatan rendah, kepekaan (sensitivitas) baik di jarak sekitar 900nm – 1600nm (terbaik di jarak 1400nm – 1500nm)
  • Indium gallium arsenide phosphide (InGaAsP) : Mahal, arus gelap rendah, berkecepatan tinggi, kepekaan (sensitivitas) baik di jarak sekitar 1000nm – 1350nm (terbaik di jarak 1100nm – 1300nm)
  • Indium gallium arsenide (InGaAs) : Mahal, arus gelap rendah, berkecepatan tinggi, kepekaan (sensitivitas) baik di jarak sekitar 900nm – 1700nm (terbaik di jarak 1300nm – 1600nm)


 - Relay JWD-107-1


 Spesifikasi :

  • TE Internal #: 1393771-3
  • TE Internal Description: JWD-107-1=REED RELAYS

  • Contact Voltage Rating (VDC): 20

  • Signal Relay Coil Power Rating (DC) (mW): 50, 72

  • Signal Relay Mounting Type : Printed Circuit Board

  • Signal Relay Terminal Type : PCB-THT

  • Signal Relay Coil Voltage Rating (VDC): 5, 6

 Konfigurasi Pin :


Nomor PIN

Nama Pin

Deskripsi

1

Coil End 1

Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 5V dan ujung lainnya ke ground

2

Coil End 2

Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 5V dan ujung lainnya ke ground

3

Common (COM)

Common terhubung ke salah satu Ujung Beban yang akan dikontrol

4

Normally Close (NC)

Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NC beban tetap terhubung sebelum pemicu

5

Normally Open (NO)

Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NO, beban tetap terputus sebelum pemicu

  • LM35


    Spesifikasi LM35 :
  1. Akurasi sensor : +- 0.5'C
  2. Tegangan kerja : 4-30V DC (rekomedasi 5-12V DC)
  3. Supply current : (Max) 114uA
  4. Interface type : Analog output
  5. Sensor gain : 10 mV/'C

  • LM358

    Spesifikasi LM358 :
  1. Jangkauan frekuensi : 20Hz sampai 20KHz +/-3dB
  2. Sinyal input maksimum : 40mV
  3. Pengaturan tingkat gain maksimum : 40dB
  4. Tegangan kerja : 10V sampai 30VDC / 10mA


Potentiometer


    Spesifikasi POT :
  1. Resistance : 5 kOhms
  2. Power Rating : 500 mW (1/2 W)
  3. Tolerance : 10 %
  4. Temperature Coefficient : 100 PPM / c


Resistor

Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Sebuah resistor biasanya terbuat dari bahan campuran Carbon. Namun tidak sedikit juga resistor yang terbuat dari kawat nikrom, sebuah kawat yang memiliki resistansi yang cukup tinggi dan tahan pada arus kuat. Contoh lain penggunaan kawat nikrom dapat dilihat pada elemen pemanas setrika. Jika elemen pemanas tersebut dibuka, maka terdapat seutas kawat spiral yang biasa disebut dengan kawat nikrom.

Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Dalam sejarah, kata ohm itu diambil dari nama salah seorang fisikawan hebat asal German bernama George Simon Ohm. Beliau juga yang mencetuskan keberadaan hukum ohm yang masih berlaku hingga sekarang.

Resistor berfungsi sebagai penghambat arus listrik. Jika ditinjau secara mikroskopik, unsur-unsur penyusun resistor memiliki sedikit sekali elektron bebas. Akibatnya pergerakan elektronya menjadi sangat lambat. Sehingga arus yang terukur pada multimeter akan menunjukan angka yang lebih rendah jika dibandingkan rangkaian listrik tanpa resistor.

Namun meskipun misalnya kita menyusun rangkaian listrik tanpa resistor, bukan berarti tidak ada hambatan listrik didalamnya. Karena setiap konduktor pasti memiliki nilai hambatan, meskipun relatif kecil. Namun dalam perhitungan matematis, biasanya kita abaikan nilai hambatan pada konduktor tersebut, dan kita anggap konduktor dalam kondisi ideal. Itu berarti besar resistansi konduktor adalah nol.

Simbol dari resistor merupakan sebagai berikut :


Cara Menghitung Nilai Resistor

Berdasarkan bentuknya dan proses pemasangannya pada PCB, Resistor terdiri 2 bentuk yaitu bentuk Komponen Axial/Radial dan Komponen Chip. Untuk bentuk Komponen Axial/Radial, nilai resistor diwakili oleh kode warna sehingga kita harus mengetahui cara membaca dan mengetahui nilai-nilai yang terkandung dalam warna tersebut sedangkan untuk komponen chip, nilainya diwakili oleh Kode tertentu sehingga lebih mudah dalam membacanya.

 - Berdasarkan Kode Warna

Seperti yang dikatakan sebelumnya, nilai Resistor yang berbentuk Axial adalah diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.

Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.

Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor :


4 Gelang Warna


Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

 5 Gelang Warna



Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan angka langsung dari kode warna Gelang ke-3
Masukkan Jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5
Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 5 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 105 * 105 = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.



Contoh-contoh perhitungan lainnya :

Merah, Merah, Merah, Emas → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm dengan 5% toleransi
Kuning, Ungu, Orange, Perak → 47 * 10³ = 47.000 Ohm atau 47 Kilo Ohm dengan 10% toleransi

Cara menghitung Toleransi :
2.200 Ohm dengan Toleransi 5% =
2200 – 5% = 2.090
2200 + 5% = 2.310
ini artinya nilai Resistor tersebut akan berkisar antara 2.090 Ohm ~ 2.310 Ohm

Untuk mempermudah menghafalkan warna di Resistor, kami memakai singkatan seperti berikut :

HI CO ME O KU JAU BI UNG A PU
(HItam, COklat, MErah, Orange, KUning. HiJAU, BIru, UNGu, Abu-abu, PUtih)

  - Berdasarkan Kode Angka

Membaca nilai Resistor yang berbentuk komponen Chip lebih mudah dari Komponen Axial, karena tidak menggunakan kode warna sebagai pengganti nilainya. Kode yang digunakan oleh Resistor yang berbentuk Komponen Chip menggunakan Kode Angka langsung jadi sangat mudah dibaca atau disebut dengan Body Code Resistor (Kode Tubuh Resistor)


Contoh :

Kode Angka yang tertulis di badan Komponen Chip Resistor adalah 4 7 3;

Contoh cara pembacaan dan cara menghitung nilai resistor berdasarkan kode angka adalah sebagai berikut :

Masukkan Angka ke-1 langsung = 4
Masukkan Angka ke-2 langsung = 7
Masukkan Jumlah nol dari Angka ke 3 = 000 (3 nol) atau kalikan dengan 10³
Maka nilainya adalah 47.000 Ohm atau 47 kilo Ohm (47 kOhm)



Contoh-contoh perhitungan lainnya :

222 → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm

103 → 10 * 10³ = 10.000 Ohm atau 10 Kilo Ohm

334 → 33 * 104 = 330.000 Ohm atau 330 Kilo Ohm



Ada juga yang memakai kode angka seperti dibawah ini :
(Tulisan R menandakan letaknya koma decimal)
4R7 = 4,7 Ohm
0R22 = 0,22 Ohm

Keterangan :

Ohm = Ω
Kilo Ohm = KΩ
Mega Ohm = MΩ
1.000 Ohm = 1 kilo Ohm (1 KΩ )
1.000.000 Ohm = 1 Mega Ohm (1 MΩ)
1.000 kilo Ohm = 1 Mega Ohm (1 MΩ)



Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :




Dimana V adalah tegangan,  I adalah kuat arus, dan R adalah Hambatan



Relay



Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A. Relay memiliki simbol seperti gambar di bawah ini






 1.Pengertian Photodiode (Dioda Foto)

   photodioda adalah komponen elektronika aktif yang terbuat dari bahan semikonduktor yang berfungsi mengubah cahaya menjadi arus listrik. Bentuk dari komponen photodioda tak jauh berbeda jika dibandingkan dengan LED biasa.
Komponen photodiode dibuat dari beberapa macam bahan seperti Germanium (Ge), Silikon (Si), Indium gallium arsenide phosphide (InGaAsP), dan juga Indium gallium arsenide (InGaAs). Masing-masing bahan tersebut memiliki spesifikasi dan karakteristik masing-masing.
2.Fungsi Photodiode (Dioda Foto)


     Dioda foto atau photodiode punya banyak fungsi. Beberapa diantaranya adalah untuk membuat robot seperti line follower, alat-alat medis, scanner barcode, sensor cahaya kamera, peralatan keamanan, dan masih banyak lagi lainnya. Itulah sebab mengapa komponen yang satu ini banyak dicari untuk diimplementasikan ke dalam rangkaian-rangkaian tersebut.
Dioda Photo Didesain Untuk Memberikan Logika LOW Pada Saat Menerima Cahaya


Gambar 10. Rangkaian Dioda Photo Untuk Logika LOW Saat Menerima Cahaya


        Proses tersebut terjadi pada saat dioda photo menerima cahaya dan dioda photo menjadi konduk (ON) sehingga basis TR1 mendapat bias tegangan dan transistor ON dimana terminal output diambil pada terminal kolektor transistor TR1 sehingga terminal output dihubungkan ke ground oleh TR1 melalui kolektor dan emitornya. Begitu sebaliknya pada saat dioda photo tidak menerima cahaya maka basis transistor tidak mendapat bias sehingga transistor TR1 OFF dan terminal output mendapat sumber tegangan dari VCC melalui RL sehingga berlogika HIGH.

Dioda Photo Didesain Untuk Memberikan Logika HIGH Pada Saat Menerima Cahaya


Gambar 11. Rangkaian Dioda Photo Untuk Logika HIGH Saat Menerima Cahaya

      Rangkaian diatas akan memberikan logika HIG pada saat dioda photo mendapat atau menerima intensitas cahaya. Kondisi tersebut disebabkan oleh dioda photo dipasang menghubungkan basis transistor TR1 ke VCC dan output diambil pada titik emitor transistor TR1. Pada saat dioda photo menerima intensitas cahaya maka dioda photo akan menghantar dan basis TR1 mendapat bias basis sehingga titik output yang terhubung ke VCC melalui kolektor dan emitor transistor TR1 sehingga berlogika HIGH begitu sebaliknya saat dioda photo tidak menerima cahaya maka basis TR1 tidak mendapat bias sehingga terminal output tidak mendapat sumber tegangan dari VCC dan terhubung keground melalui RL sehingga berlogika LOW.

   3.Prinsip Kerja Photodioda
Pada saat foto dioda terkena sinar cahaya, foton yang merupakan partikel terkecil pada cahaya akan  menembus lapisan tipis semikonduktor bertipe-N, lalu memasuki lapisan semikonduktor tebal bertipe-P. Foton tersebut kemudian akan bertabrakan dengan elektron yang terikat sehingga terpisah dari intinya, dan menyebabkan terjadinya hole.Elektron yang terpisah akibat tabrakan tadi berada di dekat persimpangan PN junction, dan akan menyeberangi persimpangan menuju ke wilayah semikonduktor yang bertipe-N. Hal tersebut membuat lektron bertambah di sisi semikonduktor N, dan hole akan bertambah di sisi semikonduktor P.
Pemisahan muatan positif dan negatif yang terjadi mengakibatkan terjadinya beda potensial pada persimpangan PN. Saat beban atau kabel dihubungkan ke Katoda (semikonduktor N) dan Anoda (semikonduktor P), maka akan timbul aliran arus listrik akibat elektron yang mengalir melalui beban atau kabel tersebut dari Katoda menuju ke Anoda.
             Hubungan antara keluaran sensor photodiode dengan intensitas cahaya yang diterimanya ketika dipanjar mundur adalah membentuk suatu fungsi yang linier. Hubungan antara keluaran sensor photodiode dengan intensitas cahaya ditunjukkan pada Gambar berikut.


Gambar 12.Hubungan Keluaran Photodioda Dengan Intensitas Cahaya



4.Model Pengoperasian Photodiode (Dioda Foto)

TERDAPAT DUA MODEL PENGOPERASIAN PADA PHOTODIODE, YAITU DENGAN MODEL PHOTOVOLTAIC DAN MODEL PHOTOCONDUCTIVE.

1. MODEL PHOTOVOLTAIC
SEPERTI SEL SURYA (SOLAR SEL), PHOTODIODE JUGA DAPAT MENGHASILKAN TEGANGAN YANG DAPAT DIUKUR. NAMUN TEGANGAN DAN ARUS LISTRIK YANG DIHASILKANNYA SANGAT KECIL DAN TIDAK CUKUP UNTUK MENYALA SEBUAH LAMPU MAUPUN PERANGKAT ELEKTRONIKA.

2. MODEL PHOTOCONDUCTIVE
KARENA TIDAK DAPAT MENGHASILKAN ARUS LISTRIK YANG CUKUP UNTUK KEBUTUHAN RANGKAIAN ELEKTRONIKA, MAKA BIASANYA PHOTODIODE DIGABUNGKAN DENGAN SUMBER TEGANGAN YANG DIPASANGKAN SECARA BIAS TERBALIK (REVERSED BIASED VOLTAGE). MODEL PHOTOCONDUCTIVE INI MENGGUNAKAN SUMBER TEGANGAN LAIN SEBAGAI PENGGERAK BEBAN ATAU RANGKAIAN ELEKTRONIKA, SEDANGKAN PHOTODIODE SENDIRI BERFUNGSI SEBAGAI SAKLAR (SWITCH) YANG MENGALIRKAN ARUS LISTRIK KETIKA DIKENAKAN CAHAYA.

5.Phototransistor
             Photo transistor merupakan jenis transistor yang bias basisnya berupa cahaya infra merah. Besarnya arus yang mengalir di antara kolektor dan emitor sebanding dengan intensitas cahaya yang diterima photo transistor tersebut. Photo transistor sering digunakan sebagai saklar terkendali cahaya infra merah, yaitu memanfaatkan keadaan jenuh (saturasi) dan mati (cut off) dari photo transistor tersebut. Prisip kerja photo transistor untuk menjadi saklar yaitu saat pada basis menerima cahaya infra merah maka photo transistor akan berada pada keadaan jenuh (saturasi dan saat tidak menerima cahaya infra merah photo transistor berada dalam kondisi mati (cut off) Stuktur phototransistor mirip dengan transistor bipolar (bipolar junctoin transistor). Pada daerah basis dapat dimasuki sinar dari luar melalui suatu celah transparan dari luar kamasan taransistor. Celah ini biasanya dilindungi oleh suatu lensa kecil yang memusatkan sinar di tepi sambungangan basis emitor.
        Prinsip Kerja Sensor Photo Transistor Sambungan antara basis dan kolektor, dioperasikan dalam catu balik dan berfungsi sebagai fotodioda yang merespon masuknya sinar dari luar. Bila tak ada sinar yang masuk, arus yang melalui sambungan catu balik sama dengan nol. Jika sinar dari energi photon cukup dan mengenai sambungan catu balik, penambahan pasangan hole dan elektron akan terjadi dalam depletion region, menyebabkan sambungan menghantar. Jumlah pasangan hole dan elektron yang dibangkitkan dalam sambungan akan sebanding dengan intensitas sinar yang mengenainya. Sambungan antara basis emitor dapat dicatu maju, menyebabkan piranti ini dapat difungsikan sebagai transistor bipolar konvensional. Arus kolektor dari phototransistor diberikan oleh : Terminal basis dari photo transistor tidak membutuhkan sambungan (no connect)  untuk bekerja. Jika basis tidak disambung dan VCE adalah positif, sambungan basis kolektor akan berlaku sebagai fotodioda yang dicatu balik. Arus kolektor dapat mengalir sebagai tanggapan dari salah satu masukan, dengan arus basis atau masukan intensitas sinar L1.

                                                      Gambar 13.Struktur Phototransistor


                                                   Gambar 14.Skema Struktur phototransistor
               Komponen ini memiliki sifat yang sama dengan transistor yaitu menghasilkan kondisi cut off dan saturasi. Perbedaannya adalah, bilamana pada transistor kondisi cut off terjadi saat tidak ada arus yang mengalir melalui basis ke emitor dan kondisi saturasi terjadi saat ada arus mengalir melalui basis ke emitor maka pada phototransistor kondisi cut off terjadi saat tidak ada cahaya infrared yang diterima dan kondisi saturasi terjadi saat ada cahaya infrared yang diterima. Kondisi cut off adalah kondisi di mana transistor berada dalam keadaan OFF sehingga arus dari collector tidak mengalir ke emitor. Pada rangkaian gambar diatas, arus akan mengalir dan membias basis transistor Q2 C9014. Kondisi saturasi adalah kondisi di mana transistor berada dalam keadaan ON sehingga arus dari collector mengalir ke emitor dan menyebabkan transistor Q2 tidak mendapat bias atau OFF.
              Phototransistor ST8-LR2 memiliki sudut area 15 derajat dan lapisan pelindung biru yang melindungi sensor dari cahaya-cahaya liar. Pada phototransistor yang tidak dilengkapi dengan lapisan pelindung ini, cahaya-cahaya liar dapat menimbulkan indikasi-indikasi palsu yang terkirim ke CPU dan mengacaukan proses yang ada di sana. Aplikasi komponen ini sebagai sensor peraba adalah digunakan bersama dengan LED Infrared yang dipancarkan ke permukaan tanah. Apabila permukaan tanah atau lantai berwarna terang, maka sinyal infrared akan dikembalikan ke sensor dan diterima oleh ST8-LR2. Namun bila permukaan tanah atau lantai berwarna gelap, maka sinyal infrared akan diserap dan hanya sedikit atau bahkan tidak ada yang kembali.

  Grafik kerateristik sensor phototransistor



                                            Gambar 15.  grafik kerateristik sensor phototransistor

  • LM35
    Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan.

    Simbol LM35 di proteus :



  • LM358
    LM358 sendiri merupakan dual op-amp 8 pin dengan daya rendah dapat mengunakan catu tunggal mulai dari 3V sampai 32V. Daya rendah berarti IC op-amp ini dapat menggunakan baterai. LM358 juga banyak diandalkan penggiat elektronika audio yang suka merakit rangkaian pre-amplifier.

    Rumus hitung persamaan invertering :

            Vout = - Rf . Vin                                                                                                                                                                                        Rin

      Persamaan Non-inventering:

             Vout = Rin + Rf . Vin = ( 1 + Rf ) . Vin                                                                                                                                                    Rin               (       Rin)


    Simbol LM358 di proteus :



  • Potentiometer
    Potensiometer adalah resistor tiga terminal dengan sambungan geser yang membentuk pembagi tegangan dapat disetel. Jika hanya dua terminal yang digunakan, potensiometer berperan sebagai resistor variabel atau Rheostat.

    Simbol POT di proteus :



  • DC
    Generator DC merupakan sebuah perangkat mesin listrik dinamis yang mengubah energi mekanis menjadi energi listrik. Generator DC menghasilkan arus DC / arus searah.

    Simbol DC di proteus :



4. Percobaan;[kembali}

A. Prosedur Percobaan

1. Siapkan Alat dan Bahan yang akan digunakan dengan memilih dan mengambil dari library proteus.


2. Letakkan semua alat dan bahan yang telah diambil ke dalam rangkaian
3. Hubungkan rangkaian tersebut dengan benar
4. Jika telah dihubungkan dengan baik dan benar cobalah rangkaian tersebut
5. Apabila berhasil maka ketika ada cahaya led akan hidup dan ketika tidak ada cahaya led akan mati

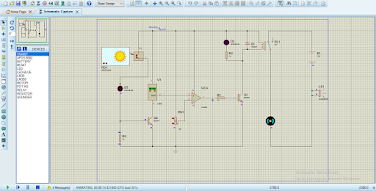

B. Rangkaian Simulasi dan Prinsip Kerja

 ketika diberi cahaya led hidup


Generator mengalirkan arus ke R3 lalu ke ground,lalu ada arus ke phototransistor ,lalu ada arus kerelay .saat menerima cahaya maka nilai resistansi dari  phototransistor  kecil  sehingga arus akan  mengalir dan cukup untuk menghidupkan LED

ketika tidak diberi cahaya led mati


Generator mengalirkan arus ke R3 lalu ke ground,lalu ada arus ke phototransistor ,lalu ada arus kerelay .saat tidak menerima cahaya maka nilai resistansi dari  phototransistor besar  sehingga arus akan  mengalir kecil dan tidak cukup untuk menghidupkan LED

Dalam rangkaian ini menggunakan temperature sensor LM35 yang mana akan dialirkan ke LM358, dan dihubungkan ke 2 LED yang mana sebagai indicator suhu. Potentiometer di atur persentasenya untuk mengetahui suhunya.

5. Video;[kembali}



Link Download;[kembali}

Download Rangkaian
