Modul III
Communication
1. Tujuan [Kembali]
- Memahami prinsip kerja UART, SPI, dan I2C
- Mengaplikasikan protokol komunikasi UART, SPI, dan I2C
pada Arduino
2. Alat dan Bahan
[Kembali]
A. Alat
Arduino
LED
Potensiometer
Power Supply
A. Universal Asynchronous Receiver Transmitter (UART)
UART (Universal Asynchronous
Receiver-Transmitter) adalah bagian perangkat keras komputer yang menerjemahkan
antara bit-bit paralel data dan bit-bit serial. UART biasanya berupa sirkuit
terintegrasi yang digunakan untuk komunikasi serial pada komputer atau port
serial perangkat periperal.
Cara Kerja Komunikasi UART
Data dikirimkan secara paralel
dari data bus ke UART1. Pada UART1 ditambahkan start bit, parity bit, dan stop
bit kemudian dimuat dalam satu paket data. Paket data ditransmisikan secara
serial dari Tx UART1 ke Rx UART2. UART2 mengkonversikan data dan menghapus bit
tambahan, kemudia di transfer secara parallel ke data bus penerima.
Serial Peripheral Interface ( SPI ) merupakan salah
satu mode komunikasi serial synchrounous kecepatan tinggi yang dimiliki oleh
ATmega 328. Komunikasi SPI membutuhkan 3 jalur yaitu MOSI, MISO, dan SCK.
Melalui komunikasi ini data dapat saling dikirimkan baik antara mikrokontroller maupun antara mikrokontroller dengan
peripheral lain di luar mikrokontroler.
MOSI : Master Output Slave Input
Artinya jika dikonfigurasi sebagai master maka pin MOSI sebagai output tetapi
jika dikonfigurasi sebagai slave maka pin MOSI sebagai input.
MISO : Master Input Slave Output Artinya jika dikonfigurasi sebagai
master maka pin MISO sebagai input tetapi jika dikonfigurasi sebagai slave maka
pin MISO sebagai output.
SCLK : Clock Jika dikonfigurasi sebagai master maka pin CLK berlaku
sebagai output tetapi jika dikonfigurasi sebagai slave maka pin CLK berlaku
sebagai input.
SS/CS : Slave Select/ Chip Select adalah jalur master memilih slave mana
yang akan dikirimkan data.
Cara Kerja Komunikasi SPI
Sinyal clock dialirkan dari master ke slave yang berfungsi untuk
sinkronisasi. Master dapat memilih slave mana yang akan dikirimkan data melalui
slave select, kemudian data dikirimkan dari master ke slave melalui MOSI. Jika
master butuh respon data maka slave akan mentransfer data ke master melalui
MISO.
Inter Integrated Circuit atau sering disebut I2C adalah standar
komunikasi serial dua arah menggunakan dua saluran yang didisain khusus untuk
mengirim maupun menerima data. Sistem I2C terdiri dari saluran
SCL (Serial Clock) dan SDA (Serial Data) yang
membawa informasi data antara I2C dengan
pengontrolnya.
Cara Kerja Komunikasi I2C
Pada
I2C, data ditransfer dalam bentuk message yang terdiri dari kondisi start,
Address Frame, R/W bit, ACK/NACK bit, Data Frame 1, Data Frame 2, dan kondisi Stop.
Kondisi
start dimana saat pada SDA beralih dari logika high ke low sebelum SCL.
Kondisi
stop dimana saat pada SDA beralih dari logika low ke high sebelum SCL.
R/W
bit berfungsi untuk menentukan apakah master mengirim data ke slave atau
meminta data dari slave. (logika 0 = mengirim data ke slave, logika 1 = meminta
data dari slave)
ACK/NACK
bit berfungsi sebagai pemberi kabar jika data frame ataupun address frame telah
diterima receiver.
D. ARDUINO
Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen
utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari
perusahaan Atmel.
Arduino yang kita gunakan dalam praktikum ini adalah Arduino Uno yang
menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita bisa
menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer
ataupun perangkat lain.
Adapun
spesifikasi dari Arduino Uno ini adalah sebagai berikut :
Microcontroller
ATmega328P
|
Operating Voltage 5 V
|
Input Voltage (recommended) 7 – 12 V
|
Input Voltage (limit) 6 – 20 V
|
Digital I/O Pins 14
(of which 6 provide PWM output)
|
PWM Digital I/O Pins 6
|
Analog Input Pins 6
|
DC Current per I/O Pin 20 mA
|
DC Current for 3.3V Pin 50 mA
|
Flash Memory 32 KB of which 0.5 KB
used by bootloader
|
SRAM
2 KB
|
EEPROM
1 KB
|
Clock Speed
16 MHz
|
BAGIAN-BAGIAN ARDUINO
UNO
POWER USB
Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.
Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.
POWER JACK
Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.
Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.
Crystal Oscillator
Kristal ini digunakan sebagai layaknya detak jantung pada Arduino.
Jumlah cetak menunjukkan 16000 atau 16000 kHz, atau 16 MHz.
Kristal ini digunakan sebagai layaknya detak jantung pada Arduino.
Jumlah cetak menunjukkan 16000 atau 16000 kHz, atau 16 MHz.
Reset
Digunakan untuk mengulang program Arduino dari awal atau Reset.
Digunakan untuk mengulang program Arduino dari awal atau Reset.
Digital Pins I / O
Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika ( 0 atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM.
Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika ( 0 atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM.
Analog Pins
Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.
Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.
LED Power Indicator
Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik dengan baik.
Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik dengan baik.
E. LED
LED adalah suaatu semikonduktor yang memancarkan cahaya, LED mempunyai kecenderungan polarisasi. LED mempunyai kutub positif dan negatif (p-n)
dan hanya akan menyala bila diberikan arus maju. Ini dikarenakan LED
terbuat dari bahan semikonduktor yang hanya akan mengizinkan arus
listrik mengalir ke satu arah dan tidak ke arah sebaliknya. Bila LED
diberikan arus terbalik, hanya akan ada sedikit arus yang melewati LED.
Ini menyebabkan LED tidak akan mengeluarkan emisi cahaya.

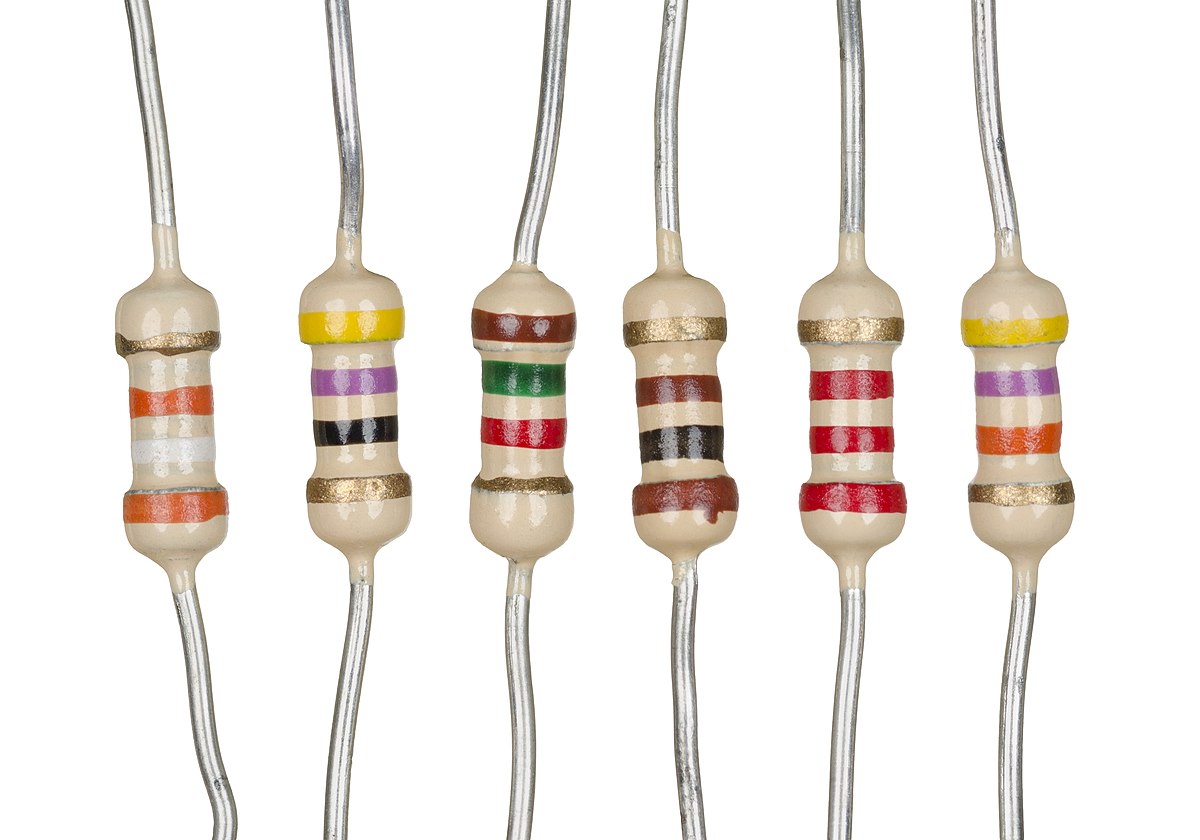

F. Resistor
Resistor
merupakan komponen penting dan sering dijumpai dalam sirkuit
Elektronik. Boleh dikatakan hampir setiap sirkuit Elektronik pasti ada
Resistor. Tetapi banyak diantara kita yang bekerja di perusahaan
perakitan Elektronik maupun yang menggunakan peralatan Elektronik
tersebut tidak mengetahui cara membaca kode warna ataupun kode angka
yang ada ditubuh Resistor itu sendiri.
Seperti yang dikatakan sebelumnya, nilai Resistor yang berbentuk Axial adalah diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.
Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.
Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor :
Seperti yang dikatakan sebelumnya, nilai Resistor yang berbentuk Axial adalah diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.
Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.
Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor :
Tabel Kode Warna Resistor
Perhitungan untuk Resistor dengan 4 Gelang warna :
Cara menghitung nilai resistor 4 gelang
Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut
Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.
Cara Menghitung Nilai Resistor 5 Gelang Warna
Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan angka langsung dari kode warna Gelang ke-3
Masukkan Jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut
Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5
Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 5 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 105 * 105 = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.
Contoh-contoh perhitungan lainnya :
Merah, Merah, Merah, Emas → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm dengan 5% toleransi
Kuning, Ungu, Orange, Perak → 47 * 10³ = 47.000 Ohm atau 47 Kilo Ohm dengan 10% toleransi
Cara menghitung Toleransi :
2.200 Ohm dengan Toleransi 5% =
2200 – 5% = 2.090
2200 + 5% = 2.310
ini artinya nilai Resistor tersebut akan berkisar antara 2.090 Ohm ~ 2.310 Ohm
Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan angka langsung dari kode warna Gelang ke-3
Masukkan Jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut
Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5
Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 5 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 105 * 105 = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.
Contoh-contoh perhitungan lainnya :
Merah, Merah, Merah, Emas → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm dengan 5% toleransi
Kuning, Ungu, Orange, Perak → 47 * 10³ = 47.000 Ohm atau 47 Kilo Ohm dengan 10% toleransi
Cara menghitung Toleransi :
2.200 Ohm dengan Toleransi 5% =
2200 – 5% = 2.090
2200 + 5% = 2.310
ini artinya nilai Resistor tersebut akan berkisar antara 2.090 Ohm ~ 2.310 Ohm
G. Potensiometer
Potensiometer
(POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat
diatur sesuai dengan kebutuhan rangkaian elektronika ataupun kebutuhan
pemakainya. Sebuah Potensiometer (POT) terdiri dari sebuah elemen
resistif yang membentuk jalur (track) dengan terminal di kedua ujungnya.
Sedangkan terminal lainnya (biasanya berada di tengah) adalah Penyapu
(Wiper) yang dipergunakan untuk menentukan pergerakan pada jalur elemen
resistif (Resistive). Pergerakan Penyapu (Wiper) pada Jalur Elemen
Resistif inilah yang mengatur naik-turunnya Nilai Resistansi sebuah
Potensiometer.
H. Power Supply
Dalam
bahasa Indonesia, Power Supply berarti Sumber Daya. Fungsi dari power
supply adalah memberikan daya arus listrik ke berbagai komponen. Sumber
energi listrik yang berasal dari luar masih berbentuk alternating current (AC). Ketika energi listrik masuk ke power supply, maka energi listrik akan dikonversi menjadi bentuk direct current (DC). Daya DC inilah yang kemudian disalurkan ke semua komponen yang ada di dalam chasing komputer agar dapat bekerja.
