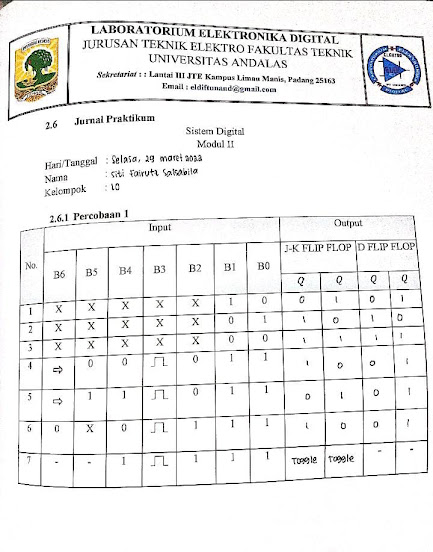

1. Jurnal [Kembali]
.jpeg)
2. Hardware [Kembali]
3. Video [Kembali]
4. Analisa [Kembali]
1. Bagaimana jika B0 dan B1 sama sama diberi logika 0, apa yang terjadi pada rangkaian?
jawab :
Berdasarkan percobaan yang telah dilakukan, ketika di kondisi B0=0 dan B1=0 didapatkan hasil output sama dengan output yang sebelumnya, tanpa ada perubahan, dimana kondisi dinamakan sebagai kondisi tetap.
2. Bagaimana jika B3 diputuskan/ tidak dihubungkan pada rangkaian, apa yang terjadi pada rangkaian?
jawab:
JK Flip flop adalah flip flop yang mempengaruhi outputnya adalah clock, jadi apapun perubahan pada input JK tidak akan berpengaruh paa output ketika clock tidak dihubungkan (di[utuskan), atau dengan kata lain JK tidak berfungsi meskipun input R dan S berlogika 1
3. Jelaskan apa yang dimaksud dengan kondisi toggle, kondisi not change, dan kondisi terlarang pada flipflop!
Jawab :
a) kondisi toggle : Kondisi toggle adalah kondisi yang dimana outputnya berubah ubah.
b) kondisi not change : kondisi not change adalah kondisi yang dimana outputnya sama dengan output sebbelumnya, tidak ada perubahan atau biasa disebut tetap.
c) kondisi terlarang : kondisi terlarang adalah kondisi yang dimana nilai dari output Q dan Q' sama. dimana kondisi tersebut berlawanan dengan prinsip gerbang logika dan dapat merusak IC
5. Link Download [Kembali]
